Nopová fólie: nopy ven, nebo ke zdi? Rozhoduje, jakou fólii máte
Autor: Ing. Otakar Hobza, technický a stavební dozor. · 7 min čteníKrátká odpověď: Podle toho, jakou fólii máte: fólie s nakašírovanou filtrační textilií se klade nopy i textilií k zemině. Fólie bez textilie, která má sloužit jako drenážní vrstva, se klade nopy k hydroizolaci, s ochrannou textilií mezi nopy a izolací a další textilií k zemině. Na nechráněný asfaltový pás se nopy přímo netlačí nikdy.
Zeptejte se na stavbě tří lidí, kterou stranou se klade nopová fólie. První řekne „nopy ke zdi“, druhý „nopy ven“ a třetí se zeptá, jakou fólii tam máte. První dva vám k tomu ukážou technický list, který jim dává za pravdu.
Oba listy platí, jen každý pro jinou fólii. Kterou stranou jdou nopy, rozhoduje typ fólie a funkce, kterou má na stavbě. Pravidlo „vždy ke zdi“ ani „vždy ven“ neexistuje. Kdo pravidlo z jedné fólie přenese na fólii jiného typu, položí ji špatně.
Kterou stranou: podle fólie, kterou máte
Pro spodní stavbu se nopové fólie prodávají s textilií a bez ní. Drenážní fólie má na vrcholcích nopů nakašírovanou filtrační textilii. Obyčejná nopová fólie textilii nemá. Rozdíl uvidíte na roli a potvrdí ho technický list.
Fólie s nakašírovanou textilií
Nopy i textilie směřují k zemině, hladká strana leží na hydroizolaci. Textilie propustí vodu a zadrží zeminu, voda pak steče mezerou mezi nopy dolů k drenážní trubce. Otočená fólie má textilii u izolace a hladkou stranu k zemině. Textilie pak neleží tam, kde má zeminu zadržet.
Fólie bez textilie jako drenážní vrstva
Nopy směřují k hydroizolaci. Mezi nopy a izolaci se vloží ochranná textilie, aby se nopy do izolace nezatlačily. Druhá textilie odděluje fólii od zeminy, jinak zemina zanese mezery, kudy má voda stékat. Bez textilie k zemině fólie izolaci chrání, drenážní vrstvou ale není.
Asfaltový pás bez ochrany
Na nechráněný asfaltový pás se nopy přímo netlačí v žádném případě. Tlak zeminy a hutnění zásypu nopy do pásu zatlačí. Proto u fólie bez textilie leží mezi nopy a izolací ochranná textilie. Jak se izolace z pásů na stěně navrhuje, popisuje článek o hydroizolaci spodní stavby z asfaltových pásů.
Rozhoduje technický list konkrétní fólie a výkres skladby v projektu. Když se od sebe liší, rozhodne projektant dřív, než parta fólii přikotví.
Proč se o nopech vede spor
Technické listy výrobců si protiřečí. Listy obyčejných nopových fólií, pokud orientaci uvádějí, kreslí nopy ke konstrukci. Montážní návod drenážní fólie s textilií kreslí textilii a nopy k zásypu. Každý list popisuje svůj výrobek a pro ten platí.
Spor vzniká, když se pravidlo z jednoho listu použije na jinou fólii. Pravidlo „nopy ke zdi“ sedí na fólii bez textilie. Pravidlo „nopy ven“ sedí na fólii s textilií a míří i na skutečný problém, nopy zatlačené do asfaltového pásu. U fólie bez textilie se ale řeší ochrannou textilií, ne otočením.
Kus pravdy tak mají obě strany. Každá mluví o jiné fólii.
Co nopová fólie neumí
Nopová fólie není hydroizolace. Chrání izolaci při zásypu a vytváří mezeru, kudy steče voda a uniká vzduch. Spoje fólie nejsou těsné, ani když se přelepí páskou. Některé technické listy přesto píšou o izolaci proti vodě nebo proti radonu.
ČSN 73 0601 nopovou fólii jako protiradonovou izolaci nepřipouští, jako větrací vrstvu ano. Údaj v technickém listu na tom nic nemění. Víc v článku o stavebních mýtech a v hesle nopová fólie.
Kde fólie končí, jak se kotví a jak hluboko smí
Horní okraj se řídí funkcí fólie. Drenážní vrstva končí 150 mm pod terénem a nad ní je hutněný zásyp, aby nesbírala vodu z povrchu a z fasády. Fólie, která jen chrání izolaci, může podle technického listu končit lištou nad terénem. Kterou funkci fólie má, říká projekt.
Ukončovací lišta je potřeba v obou případech, bez ní se za fólii sype zemina. Kotva nesmí projít hydroizolací pod terénem. Místo kotvení a přesah pásů uvádí technický list a výkres skladby v projektu.
Dole je drenážní vrstva zavedená do štěrku nad drenážní trubkou. Štěrk kolem trubky odděluje od zeminy geotextilie. Bez trubky a odtoku vodu nikam neodvede, jen ji svede k patě stěny.
Tlak zeminy zatlačuje nopy do izolace, nejvíc při hutnění zásypu. Nopové fólie se proto bez dalších opatření doporučují do hloubky 3 m, drenážní fólie s textilií se podle typu vyrábějí i pro větší hloubky. Při hutnění se fólie chrání deskami z aglomerovaného dřeva, tuhého plastu nebo pryže.

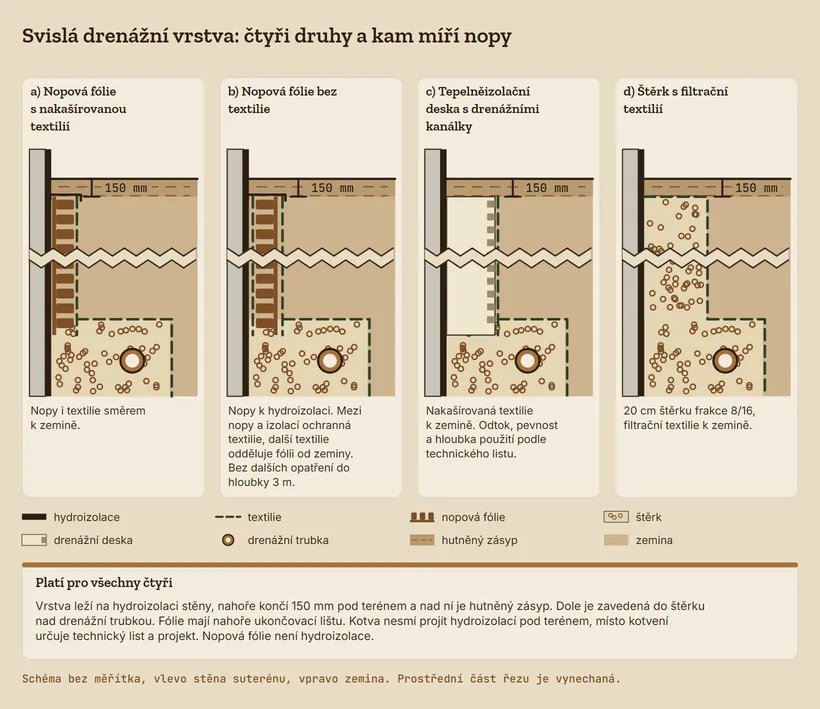

Deska a štěrk místo fólie
Svislou drenážní vrstvu nemusí tvořit fólie. Tepelněizolační deska s drenážními kanálky a nakašírovanou textilií k zemině spojuje zateplení suterénu a drenáž. Odtok, pevnost a hloubku použití určuje její technický list.
Štěrková vrstva je 20 cm štěrku frakce 8/16 s filtrační textilií k zemině. Srovnání všech čtyř vrstev je v článku o svislé drenážní vrstvě a drenážních systémech kolem domu.
Co zkontrolovat, než se zasype
Po zásypu orientaci nopů ani textilii neuvidíte. Před zásypem projděte každou stranu domu:
- Fólie na stavbě je ta z projektu: s textilií, nebo bez, se stejnými parametry.
- Nopy směřují tam, kam je kreslí technický list a výkres skladby.
- U fólie bez textilie leží mezi nopy a izolací ochranná textilie a další textilie odděluje fólii od zeminy.
- Horní okraj končí tam, kde ho má projekt, a má ukončovací lištu.
- Pod terénem žádná kotva neprochází hydroizolací.
Každou stranu vyfoťte a fotky zapište do stavebního deníku. Jak se textilie vybírá, popisuje heslo geotextilie.
Když technický list, výkres a fólie na stavbě souhlasí, zvládnete kontrolu s tímhle seznamem sami a dozor kvůli nopům nepotřebujete. Když se rozcházejí a chcete, aby to před zásypem prošel někdo, kdo zastupuje vás, popište fázi stavby v poptávkovém dotazníku. Je to placená služba, cenu řeknu předem.
Odpověď na otázku z titulku je v technickém listu fólie, která leží na vaší stavbě. Ne v hádce o ní.
Časté otázky
Kterou stranou se klade nopová fólie, nopy ven, nebo ke zdi?
Podle fólie. Fólie s nakašírovanou filtrační textilií se klade nopy i textilií k zemině, hladkou stranou k hydroizolaci. Fólie bez textilie použitá jako drenážní vrstva se klade nopy k hydroizolaci, mezi nopy a izolaci se vloží ochranná textilie a další textilie odděluje fólii od zeminy. Rozhoduje technický list konkrétní fólie a výkres skladby v projektu.
Proč si technické listy nopových fólií protiřečí?
Protože popisují různé výrobky. Listy obyčejných nopových fólií, pokud orientaci uvádějí, kreslí nopy ke konstrukci. Montážní návod drenážní fólie s textilií kreslí textilii a nopy k zásypu. Každý platí pro svůj výrobek. Chyba vzniká, když se pravidlo z jednoho listu použije na jinou fólii.
Smí nopy ležet přímo na asfaltovém pásu?
Na nechráněném asfaltovém pásu ne. Tlak zeminy a hutnění zásypu nopy do pásu zatlačí. U fólie bez textilie se proto mezi nopy a izolaci vkládá ochranná textilie.
Je nopová fólie hydroizolace?
Ne. Chrání hydroizolaci při zásypu a vytváří mezeru, kudy steče voda. Její spoje nejsou těsné. Podle ČSN 73 0601 se nesmí použít ani jako protiradonová izolace, norma ji připouští jako větrací vrstvu. Údaj o vodě nebo radonu v technickém listu fólie na tom nic nemění.
Kde má nopová fólie nahoře končit?
Podle funkce. Drenážní vrstva končí 150 mm pod terénem a nad ní je hutněný zásyp, aby nesbírala vodu z povrchu. Fólie, která jen chrání izolaci, může podle technického listu končit lištou nad terénem. Ukončovací lišta je potřeba v obou případech a kotva nesmí projít hydroizolací pod terénem.
Co dělat, když se technický list a projekt v orientaci nopů liší?
Zastavit kotvení a zeptat se projektanta. Rozhodnout má dřív, než parta fólii přikotví a zasype. Po zásypu orientaci nopů ani textilii neuvidíte.
Zdroje a normy
- KUTNAR: Izolace spodní stavby. Hydroizolační koncepce, hydroizolační konstrukce, návrh a posouzení, srpen 2020, kap. 8 Drenáže, prvek 6 svislá drenážní vrstva
- ČSN 73 0601 (2019): Ochrana staveb proti radonu z podloží, čl. 6.4.10 a 7.6
- Česká hydroizolační společnost: Směrnice ČHIS 06 Hydroizolační technika, úprava hydrofyzikálního namáhání podzemních částí staveb, drenáže, vydání říjen 2018
- Dörken: Montážní návod rodiny fólií DELTA-TERRAXX a Technický list DELTA-TERRAXX, 03.22
- FRÄNKISCHE: Technická informace Systém opti-drän, Základy drenážování budov, CZ.90150/1.02.22, 12/2021
