Odvodnění domu: které drenážní systémy existují a jak mezi nimi vybrat

Jaké odvodnění potřebuje váš dům

Odpovězte nejvýš na sedm otázek o domě a o průzkumu. Na konci dostanete metody odvodnění, které na váš dům připadají, co k nim chtít po projektantovi a co si nechat ukázat na stavbě. Pomůcka drenáž nenavrhuje: rozměry, spády a druh izolace určí projekt podle geologického průzkumu. Bez zapnutého JavaScriptu uvidíte celý strom najednou a projdete ho po odkazech.

1. V jaké fázi je stavba?

   • Projekt, nebo stavba před zásypem jámy
   • Hotový dům, vlhne sklep nebo zeď

2. Bude mít dům podzemní podlaží nebo místnosti pod terénem?

   • Ne, dům stojí na desce na terénu
   • Ano, suterén nebo část domu pod terénem

3. Stojí dům ve svahu, nebo k němu přitéká voda z výše položených pozemků či cest?

   • Ano, svah nebo přítok vody z okolí
   • Ne, nebo to nevím

4. Stojí dům ve svahu, nebo k němu přitéká voda z výše položených pozemků či cest?

   • Ano, svah nebo přítok vody z okolí
   • Ne, nebo to nevím

5. Co říká geologický průzkum o podzemní vodě?

   • Hladina je nad základovou spárou, nebo k ní při kolísání vystoupá
   • Hladina i s kolísáním zůstává pod základovou spárou
   • Průzkum nemám, nebo v něm údaj o vodě chybí

6. Jaká je zemina v hloubce základů podle průzkumu?

   • Propustná a stejnorodá: štěrk nebo písek
   • Málo propustná nebo ve vrstvách: jíl, hlína, střídání vrstev
   • Spraš, sprašová hlína, neulehlý jíl nebo zemina, která ve vodě rozbřídá
   • Ze zprávy to nepoznám

7. Je kam vodu z drenáže odvést samospádem?

   Do dešťové nebo jednotné kanalizace s povolením správce, do vsaku navrženého podle vsakovací zkoušky, nebo do vodního toku s vyjádřením vodoprávního úřadu.

   • Ano, samospádem
   • Kanalizace nebo tok je výš než nejnižší bod drenáže
   • Nikam: kanalizace ani tok tu nejsou a jíl vodu nevsákne
   • Zatím nevím

8. Zastihl průzkum vodu, která přitéká zespodu pod úroveň podlahy suterénu?

   Jde o vrstevní nebo prosakující vodu nad hladinou podzemní vody, ne o hladinu samotnou.

   • Ano
   • Ne, nebo to průzkum neuvádí

9. Zastihl průzkum vodu, která přitéká zespodu pod úroveň podlahy suterénu?

   Jde o vrstevní nebo prosakující vodu nad hladinou podzemní vody, ne o hladinu samotnou.

   • Ano
   • Ne, nebo to průzkum neuvádí

10. Co říká geologický průzkum o podzemní vodě?

    • Hladina je nad základovou spárou, nebo k ní při kolísání vystoupá
    • Hladina i s kolísáním zůstává pod základovou spárou
    • Průzkum nemám, nebo v něm údaj o vodě chybí

11. Jaká je zemina v hloubce základů podle průzkumu?

    • Propustná a stejnorodá: štěrk nebo písek
    • Málo propustná nebo ve vrstvách: jíl, hlína, střídání vrstev
    • Spraš, sprašová hlína, neulehlý jíl nebo zemina, která ve vodě rozbřídá
    • Ze zprávy to nepoznám

12. Je kam vodu z drenáže odvést samospádem?

    Do dešťové nebo jednotné kanalizace s povolením správce, do vsaku navrženého podle vsakovací zkoušky, nebo do vodního toku s vyjádřením vodoprávního úřadu.

    • Ano, samospádem
    • Kanalizace nebo tok je výš než nejnižší bod drenáže
    • Nikam: kanalizace ani tok tu nejsou a jíl vodu nevsákne
    • Zatím nevím

13. Zastihl průzkum vodu, která přitéká zespodu pod úroveň podlahy suterénu?

    Jde o vrstevní nebo prosakující vodu nad hladinou podzemní vody, ne o hladinu samotnou.

    • Ano
    • Ne, nebo to průzkum neuvádí

14. Zastihl průzkum vodu, která přitéká zespodu pod úroveň podlahy suterénu?

    Jde o vrstevní nebo prosakující vodu nad hladinou podzemní vody, ne o hladinu samotnou.

    • Ano
    • Ne, nebo to průzkum neuvádí

15. Hotový dům: nejdřív zdroj vlhkosti

    Tahle pomůcka je pro novostavbu. U hotového domu se nejdřív zjišťuje, odkud vlhkost přichází: voda ze svodů a z terénu, vzlínání zdivem, kondenzace, nebo podzemní voda. Na každou příčinu patří jiná oprava a drenáž míří jen na část z nich.

    Udělejte tohle: podívejte se, kam vedou svody a jestli terén u domu nemá spád ke zdi. To jde bez měření. Pak si nechte příčinu určit měřením vlhkosti zdiva. Postup popisuje článek o detailu soklu v části Co dělat, když zeď u podlahy už vlhne.

16. Bez průzkumu se odvodnění suterénu nevybírá

    Odvodnění suterénu se vybírá podle podzemní vody a zeminy. Obojí zjistí jen průzkum. Hladina podzemní vody se během roku mění, takže ji jedna prohlídka jámy neurčí. Pomůcka proto dál nepokračuje a drenáž ani jiné odvodnění suterénu nenabídne. Platí jen to, co patří ke každému domu.

    Co má průzkum říct:

    • ustálenou hladinu podzemní vody a o kolik během roku kolísá;
    • druh a propustnost zeminy v hloubce základů a pod nimi;
    • jestli zemina drenáž snese, nebo je citlivá na vodu;
    • jestli jde vodu vsakovat, to ukáže vsakovací zkouška.

    Platí vždy:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.

    Udělejte tohle: chtějte průzkum po projektantovi dřív, než nakreslí suterén. S výsledkem projděte pomůcku znovu. Co v průzkumu hledat, popisuje článek Geologický průzkum pro dům.

17. Zemina citlivá na vodu: drenáž jen po posouzení

    Na spraších, sprašových hlínách, neulehlých jílech a zeminách, které ve vodě rozbřídají, může drenáž změnit podmínky pod základy. Proto se navrhuje jen po posouzení specialistou, a někdy vůbec.

    Platí vždy:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.

    U domu ve svahu patří do projektu i záchyt vody nad domem.

    Co chtít po projektantovi: písemné posouzení geotechnika, jestli a jakou drenáž zemina snese, a podle něj navrženou hydroizolaci suterénu.

18. Nejdřív zjistit druh zeminy

    Bez druhu zeminy se nedá říct, jestli voda u domu odteče sama, nebo se bude držet u stěny.

    Udělejte tohle: zeptejte se projektanta nebo geologa na tři věci: jaká je zemina v hloubce základů, jak je propustná a jestli je citlivá na vodu. S odpovědí projděte pomůcku znovu. Jak se zpráva čte, popisuje článek Geologický průzkum pro dům.

19. Nejdřív vyřešit, kam voda odteče

    Drenáž, ze které voda nemá kam odtéct, drží vodu u základů. Odtok proto musí být vyřešený dřív než drenáž.

    Udělejte tohle: zeptejte se projektanta, kam drenáž vyústí a v jaké výšce: do dešťové nebo jednotné kanalizace s povolením správce, do vsaku podle vsakovací zkoušky, nebo do vodního toku s vyjádřením vodoprávního úřadu. Je-li místo odtoku výš než nejnižší bod drenáže, přibude čerpací šachta. Pak projděte pomůcku znovu.

20. Deska na terénu ve svahu: povrch a záchyt nad domem

    Dům bez podzemních místností. Vodu ze svahu je potřeba zachytit nad domem dřív, než k němu doteče, a vodu z deště odvést od domu po povrchu. Jestli k tomu patří i drenáž u základů, rozhodne projektant podle průzkumu.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.

    Co chtít po projektantovi: kudy voda ze svahu přitéká a kam se zachycená voda odvede, výškové kóty terénu kolem domu a kam vedou svody. Má-li deska pod sebou štěrkový podsyp silnější než 50 mm, musí s ním počítat i návrh ochrany proti radonu (ČSN 73 0601).

21. Podzemní voda u suterénu: izolace proti tlakové vodě a záchyt nad domem

    Když podzemní voda vystoupá nad základovou spáru, drenáž se jako trvalá ochrana suterénu nenavrhuje. Suterén musí vodě odolat sám.

    Metody pro váš dům:

    • Hydroizolace proti tlakové vodě nebo vodonepropustná betonová konstrukce. Suterén musí vodě odolat sám, drenáž ho trvale nechrání. Druh izolace a na jakou vodu je navržená, určí projekt.
    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.

    Co chtít po projektantovi:

    • z jaké nejvyšší hladiny podzemní vody návrh vychází a že odpovídá průzkumu;
    • z čeho je ochrana suterénu: povlaková hydroizolace, nebo vodonepropustná betonová konstrukce, a u betonové konstrukce i to, jak se ověří těsnost před zásypem;
    • kudy voda ze svahu přitéká a kam se zachycená voda odvede, odděleně od obvodové drenáže.

22. Propustná zemina: drenáž u paty obvykle není potřeba

    V propustné stejnorodé zemině nad hladinou podzemní vody voda odteče sama a drenáž u paty stěny se obvykle nenavrhuje. Rozhodne projekt podle průzkumu.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.

    Co chtít po projektantovi:

    • na jakou vodu je navržená hydroizolace suterénu;
    • jestli je zemina propustná po celé hloubce jámy i pod základy, ne jen v horních vrstvách;
    • kudy voda ze svahu přitéká a kam se zachycená voda odvede, odděleně od obvodové drenáže.

    Na stavbě: narazí-li firma ve výkopu na jíl nebo na vodu, odpovědi v pomůcce se mění. Projektant to má vědět hned, ještě před izolací.

23. Voda nemá kam odtéct: izolace místo drenáže

    Drenáž, ze které voda nemá kam odtéct, ji drží u základů. Kde odtok není, drenáž se nenavrhuje a suterén chrání hydroizolace navržená na tlakovou vodu.

    Metody pro váš dům:

    • Hydroizolace proti tlakové vodě nebo vodonepropustná betonová konstrukce. Suterén musí vodě odolat sám, drenáž ho trvale nechrání. Druh izolace a na jakou vodu je navržená, určí projekt.
    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.

    Co chtít po projektantovi:

    • izolaci suterénu navrženou na tlakovou vodu, protože voda nahromaděná v zásypu jámy nemá kam odtéct;
    • v technické zprávě větu, na jaké namáhání vodou je izolace navržená;
    • kudy voda ze svahu přitéká a kam se zachycená voda odvede, odděleně od obvodové drenáže.

24. Suterén ve svahu, odtok samospádem: záchyt nad domem, svislá vrstva a obvodová drenáž

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Voda ze svahu se zachytí nad domem dřív, než k němu doteče. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.

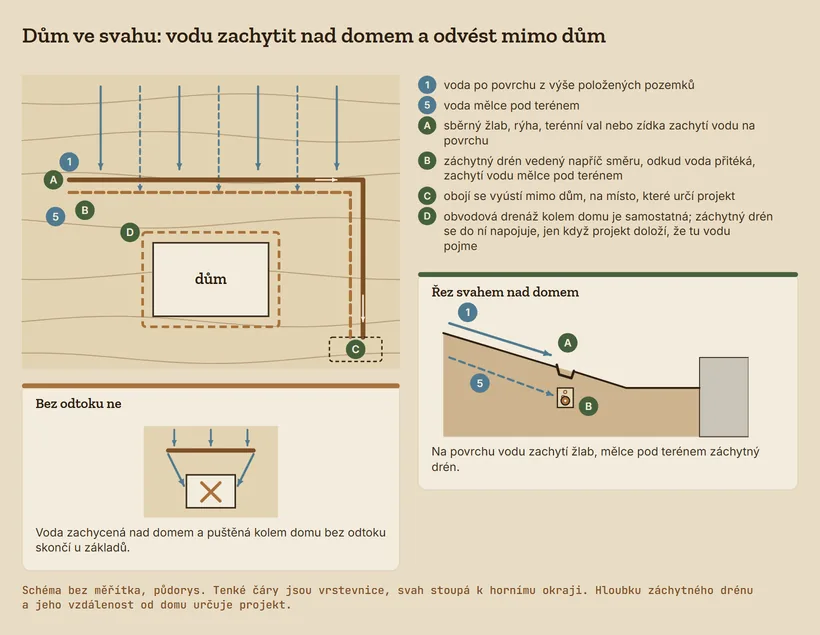

    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.

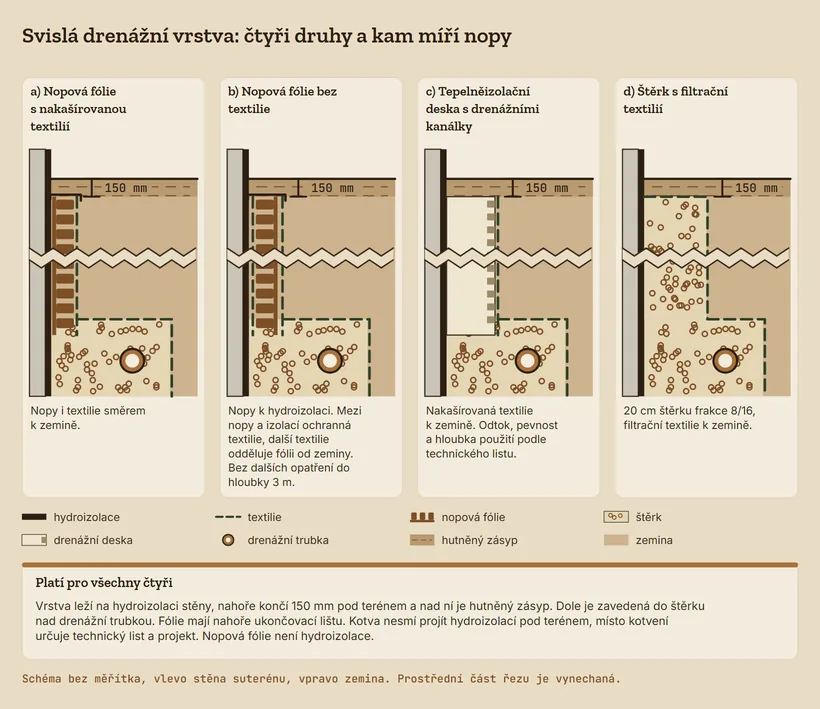

    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.

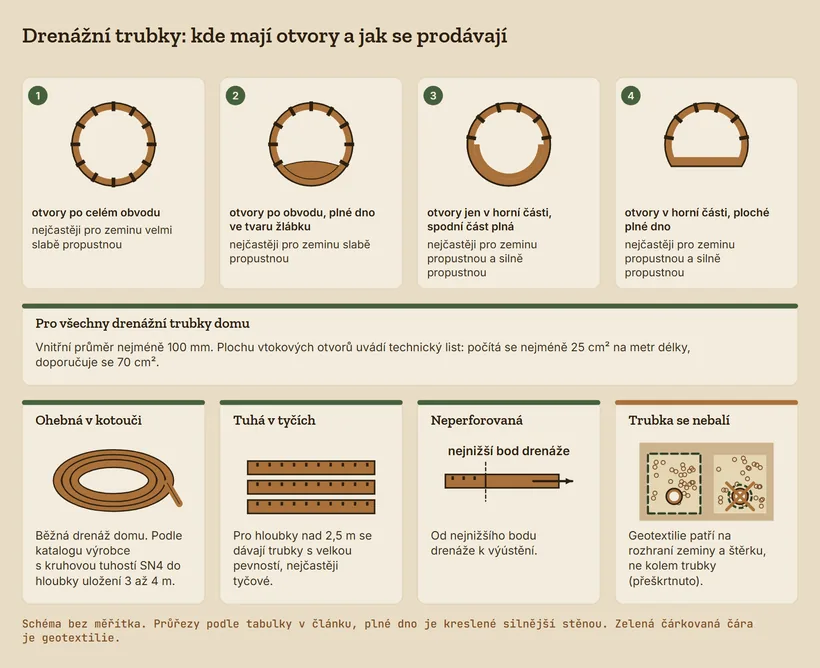

    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • průleznou předávací šachtu o průměru nejméně 1 000 mm a zpětnou klapku na odtoku;
    • na jakou vodu je navržená hydroizolace suterénu, kdyby drenáž přestala fungovat;
    • kudy voda ze svahu přitéká a kam se zachycená voda odvede, odděleně od obvodové drenáže.

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • fotky všeho do stavebního deníku.

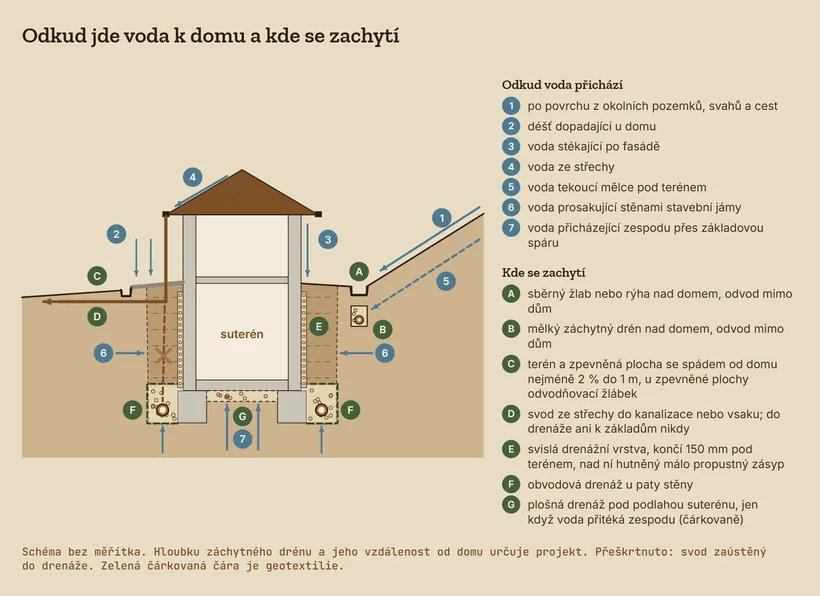

25. Suterén ve svahu, odtok samospádem: záchyt nad domem, svislá vrstva, obvodová drenáž a plošná drenáž

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Voda ze svahu se zachytí nad domem dřív, než k němu doteče. Voda přitéká i zespodu, proto přibývá plošná drenáž pod podlahou. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.
    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.
    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.

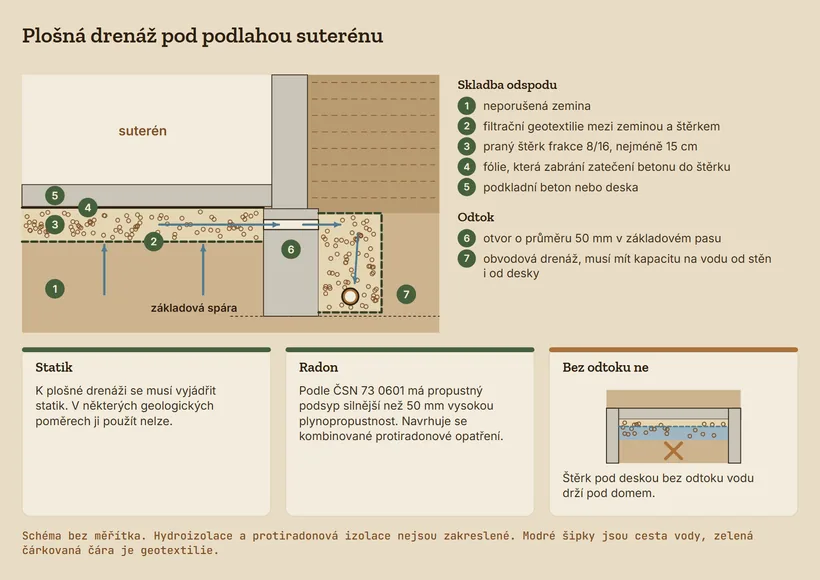

    • Plošná drenáž pod podlahou suterénu. Štěrková vrstva pod deskou, pod ní filtrační textilie, nahoře zakrytá proti zatečení betonu a napojená na odtok. Bez odtoku v ní voda zůstane stát pod deskou. K použití se musí vyjádřit statik. Štěrková vrstva silnější než 50 mm pod stavbou znamená podle ČSN 73 0601 kombinovanou ochranu proti radonu, samotná izolace nestačí.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • průleznou předávací šachtu o průměru nejméně 1 000 mm a zpětnou klapku na odtoku;
    • na jakou vodu je navržená hydroizolace suterénu, kdyby drenáž přestala fungovat;
    • vyjádření statika k plošné drenáži a návrh ochrany proti radonu, který se štěrkovou vrstvou počítá (článek Radon na pozemku a ochrana novostavby);
    • kudy voda ze svahu přitéká a kam se zachycená voda odvede, odděleně od obvodové drenáže.

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • textilii pod štěrkem plošné drenáže a jeho napojení na odtok;
    • fotky všeho do stavebního deníku.

26. Suterén ve svahu, kanalizace výš: záchyt nad domem, svislá vrstva, obvodová drenáž a čerpací šachta

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Voda ze svahu se zachytí nad domem dřív, než k němu doteče. Místo odtoku je výš než nejnižší bod drenáže, proto voda odtéká přes čerpací šachtu. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.
    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.
    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.

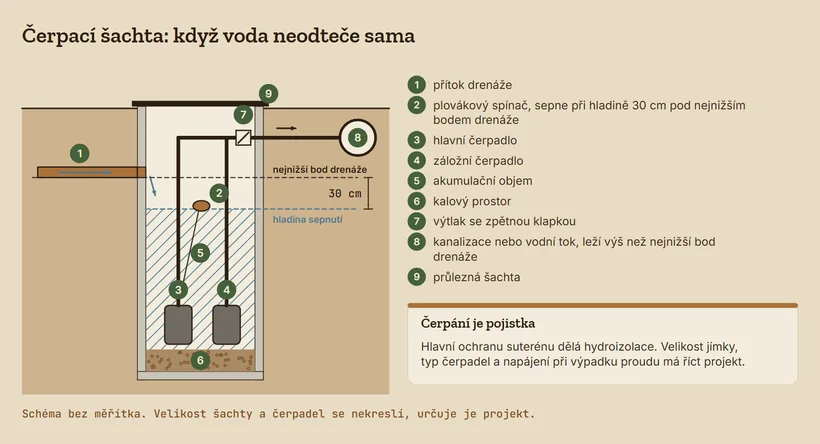

    • Čerpací šachta. Voda z drenáže samospádem neodteče, musí se přečerpat. Šachta potřebuje akumulační objem, hlavní a záložní čerpadlo, plovák, který spíná 30 cm pod nejnižším bodem drenáže, zpětnou klapku na výtlaku a pravidelnou kontrolu. Čerpadlo nesmí být jediné, co drží suterén suchý.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • čerpací šachtu s akumulací, hlavním a záložním čerpadlem, a k tomu odpověď, co se stane při výpadku proudu a kdo šachtu kontroluje;
    • hydroizolaci suterénu navrženou i na stav, kdy čerpání vypadne;
    • kudy voda ze svahu přitéká a kam se zachycená voda odvede, odděleně od obvodové drenáže.

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • fotky všeho do stavebního deníku.

27. Suterén ve svahu, kanalizace výš: záchyt nad domem, svislá vrstva, obvodová drenáž, plošná drenáž a čerpací šachta

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Voda ze svahu se zachytí nad domem dřív, než k němu doteče. Voda přitéká i zespodu, proto přibývá plošná drenáž pod podlahou. Místo odtoku je výš než nejnižší bod drenáže, proto voda odtéká přes čerpací šachtu. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Záchyt vody nad domem. Vodu z výše položených pozemků a cest zachytí žlab, rýha nebo val na povrchu a mělký záchytný drén pod terénem, vedený napříč přítoku. Zachycená voda jde mimo dům, ne do obvodové drenáže. Polohu a hloubku určí projektant.
    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.
    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.
    • Plošná drenáž pod podlahou suterénu. Štěrková vrstva pod deskou, pod ní filtrační textilie, nahoře zakrytá proti zatečení betonu a napojená na odtok. Bez odtoku v ní voda zůstane stát pod deskou. K použití se musí vyjádřit statik. Štěrková vrstva silnější než 50 mm pod stavbou znamená podle ČSN 73 0601 kombinovanou ochranu proti radonu, samotná izolace nestačí.
    • Čerpací šachta. Voda z drenáže samospádem neodteče, musí se přečerpat. Šachta potřebuje akumulační objem, hlavní a záložní čerpadlo, plovák, který spíná 30 cm pod nejnižším bodem drenáže, zpětnou klapku na výtlaku a pravidelnou kontrolu. Čerpadlo nesmí být jediné, co drží suterén suchý.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • čerpací šachtu s akumulací, hlavním a záložním čerpadlem, a k tomu odpověď, co se stane při výpadku proudu a kdo šachtu kontroluje;
    • hydroizolaci suterénu navrženou i na stav, kdy čerpání vypadne;
    • vyjádření statika k plošné drenáži a návrh ochrany proti radonu, který se štěrkovou vrstvou počítá (článek Radon na pozemku a ochrana novostavby);
    • kudy voda ze svahu přitéká a kam se zachycená voda odvede, odděleně od obvodové drenáže.

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • textilii pod štěrkem plošné drenáže a jeho napojení na odtok;
    • fotky všeho do stavebního deníku.

28. Deska na terénu, rovina: povrchové odvodnění

    Dům bez podzemních místností na rovném pozemku. Nutné je povrchové odvodnění, aby voda z deště a ze střechy odtékala od domu. Jestli dům potřebuje i drenáž u základů, rozhodne projektant podle průzkumu.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.

    Co chtít po projektantovi: výškové kóty terénu kolem domu se spádem od domu a kam vedou svody. Má-li deska pod sebou štěrkový podsyp silnější než 50 mm, musí s ním počítat i návrh ochrany proti radonu (ČSN 73 0601).

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

29. Podzemní voda u suterénu: izolace proti tlakové vodě

    Když podzemní voda vystoupá nad základovou spáru, drenáž se jako trvalá ochrana suterénu nenavrhuje. Suterén musí vodě odolat sám.

    Metody pro váš dům:

    • Hydroizolace proti tlakové vodě nebo vodonepropustná betonová konstrukce. Suterén musí vodě odolat sám, drenáž ho trvale nechrání. Druh izolace a na jakou vodu je navržená, určí projekt.
    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.

    Co chtít po projektantovi:

    • z jaké nejvyšší hladiny podzemní vody návrh vychází a že odpovídá průzkumu;
    • z čeho je ochrana suterénu: povlaková hydroizolace, nebo vodonepropustná betonová konstrukce, a u betonové konstrukce i to, jak se ověří těsnost před zásypem.

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

30. Propustná zemina: drenáž u paty obvykle není potřeba

    V propustné stejnorodé zemině nad hladinou podzemní vody voda odteče sama a drenáž u paty stěny se obvykle nenavrhuje. Rozhodne projekt podle průzkumu.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.

    Co chtít po projektantovi:

    • na jakou vodu je navržená hydroizolace suterénu;
    • jestli je zemina propustná po celé hloubce jámy i pod základy, ne jen v horních vrstvách.

    Na stavbě: narazí-li firma ve výkopu na jíl nebo na vodu, odpovědi v pomůcce se mění. Projektant to má vědět hned, ještě před izolací.

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

31. Voda nemá kam odtéct: izolace místo drenáže

    Drenáž, ze které voda nemá kam odtéct, ji drží u základů. Kde odtok není, drenáž se nenavrhuje a suterén chrání hydroizolace navržená na tlakovou vodu.

    Metody pro váš dům:

    • Hydroizolace proti tlakové vodě nebo vodonepropustná betonová konstrukce. Suterén musí vodě odolat sám, drenáž ho trvale nechrání. Druh izolace a na jakou vodu je navržená, určí projekt.
    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.

    Co chtít po projektantovi:

    • izolaci suterénu navrženou na tlakovou vodu, protože voda nahromaděná v zásypu jámy nemá kam odtéct;
    • v technické zprávě větu, na jaké namáhání vodou je izolace navržená.

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

32. Suterén, odtok samospádem: svislá vrstva a obvodová drenáž

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.
    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • průleznou předávací šachtu o průměru nejméně 1 000 mm a zpětnou klapku na odtoku;
    • na jakou vodu je navržená hydroizolace suterénu, kdyby drenáž přestala fungovat.

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • fotky všeho do stavebního deníku.

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

33. Suterén, odtok samospádem: svislá vrstva, obvodová drenáž a plošná drenáž

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Voda přitéká i zespodu, proto přibývá plošná drenáž pod podlahou. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.
    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.
    • Plošná drenáž pod podlahou suterénu. Štěrková vrstva pod deskou, pod ní filtrační textilie, nahoře zakrytá proti zatečení betonu a napojená na odtok. Bez odtoku v ní voda zůstane stát pod deskou. K použití se musí vyjádřit statik. Štěrková vrstva silnější než 50 mm pod stavbou znamená podle ČSN 73 0601 kombinovanou ochranu proti radonu, samotná izolace nestačí.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • průleznou předávací šachtu o průměru nejméně 1 000 mm a zpětnou klapku na odtoku;
    • na jakou vodu je navržená hydroizolace suterénu, kdyby drenáž přestala fungovat;
    • vyjádření statika k plošné drenáži a návrh ochrany proti radonu, který se štěrkovou vrstvou počítá (článek Radon na pozemku a ochrana novostavby).

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • textilii pod štěrkem plošné drenáže a jeho napojení na odtok;
    • fotky všeho do stavebního deníku.

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

34. Suterén, kanalizace výš: svislá vrstva, obvodová drenáž a čerpací šachta

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Místo odtoku je výš než nejnižší bod drenáže, proto voda odtéká přes čerpací šachtu. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.
    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.
    • Čerpací šachta. Voda z drenáže samospádem neodteče, musí se přečerpat. Šachta potřebuje akumulační objem, hlavní a záložní čerpadlo, plovák, který spíná 30 cm pod nejnižším bodem drenáže, zpětnou klapku na výtlaku a pravidelnou kontrolu. Čerpadlo nesmí být jediné, co drží suterén suchý.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • čerpací šachtu s akumulací, hlavním a záložním čerpadlem, a k tomu odpověď, co se stane při výpadku proudu a kdo šachtu kontroluje;
    • hydroizolaci suterénu navrženou i na stav, kdy čerpání vypadne.

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • fotky všeho do stavebního deníku.

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

35. Suterén, kanalizace výš: svislá vrstva, obvodová drenáž, plošná drenáž a čerpací šachta

    V málo propustné nebo vrstevnaté zemině se voda drží v zásypu u stěny. Svislá vrstva ji svede k trubce a obvodová drenáž ji odvede pryč. Voda přitéká i zespodu, proto přibývá plošná drenáž pod podlahou. Místo odtoku je výš než nejnižší bod drenáže, proto voda odtéká přes čerpací šachtu. Drenáž je doplněk hydroizolace, ne její náhrada.

    Metody pro váš dům:

    • Povrchové odvodnění. Terén nebo dlažba kolem domu má spád od domu nejméně 2 % do vzdálenosti 1 m. Svody ze střechy vedou do kanalizace nebo do vsaku, nikdy do drenáže ani k základům, a to už během stavby. Voda ze zpevněných ploch končí ve žlábku, ne na zásypu jámy.
    • Svislá drenážní vrstva u stěny. Štěrk, nopová fólie s textilií nebo drenážní deska svede vodu ze spáry mezi stěnou a zeminou dolů k trubce. Nahoře končí 150 mm pod terénem, aby nesbírala vodu z povrchu, a od zeminy ji odděluje textilie. Nopová fólie není hydroizolace.
    • Obvodová drenáž. Trubka s vnitřním průměrem nejméně 100 mm, ve spádu nejméně 0,5 %, dnem nad základovou spárou, v obsypu z kameniva. Textilie leží mezi obsypem a zeminou, trubka se do ní nebalí. Podrobně v článku Drenáž kolem novostavby.
    • Plošná drenáž pod podlahou suterénu. Štěrková vrstva pod deskou, pod ní filtrační textilie, nahoře zakrytá proti zatečení betonu a napojená na odtok. Bez odtoku v ní voda zůstane stát pod deskou. K použití se musí vyjádřit statik. Štěrková vrstva silnější než 50 mm pod stavbou znamená podle ČSN 73 0601 kombinovanou ochranu proti radonu, samotná izolace nestačí.
    • Čerpací šachta. Voda z drenáže samospádem neodteče, musí se přečerpat. Šachta potřebuje akumulační objem, hlavní a záložní čerpadlo, plovák, který spíná 30 cm pod nejnižším bodem drenáže, zpětnou klapku na výtlaku a pravidelnou kontrolu. Čerpadlo nesmí být jediné, co drží suterén suchý.

    Co chtít po projektantovi:

    • výkres drenáže s výškami dna trubky, šachtami a místem výústění;
    • povolení správce kanalizace nebo vyjádření vodoprávního úřadu k vypouštění;
    • čerpací šachtu s akumulací, hlavním a záložním čerpadlem, a k tomu odpověď, co se stane při výpadku proudu a kdo šachtu kontroluje;
    • hydroizolaci suterénu navrženou i na stav, kdy čerpání vypadne;
    • vyjádření statika k plošné drenáži a návrh ochrany proti radonu, který se štěrkovou vrstvou počítá (článek Radon na pozemku a ochrana novostavby).

    Co si nechat ukázat před zásypem:

    • nivelaci dna trubky, ze které si spád přepočtete pomůckou v článku o obvodové drenáži;
    • textilii mezi obsypem a zeminou;
    • horní okraj svislé vrstvy 150 mm pod budoucím terénem;
    • textilii pod štěrkem plošné drenáže a jeho napojení na odtok;
    • fotky všeho do stavebního deníku.

    Co si ověřit sami: Kudy při silném dešti teče voda po pozemku a od sousedů. Teče-li k domu, patří do projektu i záchyt vody nad domem.

Co pomůcka neurčí: dimenzi trubky pro konkrétní dům, rozteč drénů pod deskou, velikost čerpací šachty, polohu a hloubku záchytného drénu ani povolení k vypouštění. To určí projektant podle průzkumu, povolení dává správce kanalizace nebo vodoprávní úřad.
