Převzetí výztuže před betonáží stropu: co se změří, než přijede domíchávač
Autor: Ing. Otakar Hobza, technický a stavební dozor. · 29 min čteníKrátká odpověď: Výztuž stropu se přebírá den před betonáží. Měří se krytí proti výkresu: podle ČSN EN 13670 smí být menší nejvýš o 10 mm, pokud specifikace neurčí jinak, a větší o 10 až 20 mm podle tloušťky prvku. Dál se kontrolují podložky, podpěry horní výztuže, přesahy, prostupy, čistota a podepření bednění. Výsledek je zápis souhlasu se zakrytím do stavebního deníku.
Monolitický strop se přebírá den před betonáží. Na stropní desce rodinného domu leží dvě vrstvy výztuže, stovky podložek, chráničky elektra a kanalizace, a druhý den ráno to celé zmizí pod betonem.
Co se při přejímce neměří, po betonáži už většinou změřit nejde.
Tenhle článek je o stropní desce. Přejímku základů, kde se kontroluje i základová spára, popisuje článek o výztuži a betonáži základů.
Tady jde o to, co se na stropě měří, v jaké toleranci a jak z toho vznikne zápis do deníku.
Proč se výztuž stropu přebírá den před betonáží
Výztuž se přebírá v den, kdy je hotová a ještě zbývá čas na opravu. Den předem stihne železář doplnit podložky, převázat přesahy nebo dosypat chybějící pruty. Ráno v den betonáže už jede domíchávač a každá oprava znamená, že beton čeká. Ráno se proto kontroluje jen čistota a voda v bednění.
ČSN EN 13670:2010 v čl. 8.2 požaduje, aby přípravné práce byly před betonáží dokončené, zkontrolované a doložené.
Kdo a v jakém rozsahu kontroluje, určuje prováděcí specifikace a smlouva. Betonovat na nezkontrolovanou výztuž je podle normy chyba postupu.
Co jde ověřit po betonáži a co už ne
Polohu prutů a krytí změří i po betonáži měřič krytí, kterému se na stavbě říká profometr. Výrobce přístroje Profometer PM8000 uvádí přesnost ±1 až 4 mm podle hloubky prutu.
Průměr prutu přístroj jen odhaduje. Měření je nedestruktivní, do stropu se sekat nemusí.
Přesahy, kotvení na koncích, svázání prutů, rez, olej na výztuži a druh podložek po betonáži neukáže žádný přístroj. Ověřit je jde jen sondou, tedy vysekáním betonu. Proto se tyhle body přebírají před betonáží a fotí.
O tom, co dozor změří sám a co si pronajímá, píšu v článku o měřicích přístrojích dozoru.
Pevnost betonu je samostatná kontrola. Ověřuje se na vzorcích odebraných při betonáži, ne při přejímce výztuže. Postup popisuje článek o zkouškách na stavbě.
Podle čeho se výztuž přebírá
Výztuž se přebírá podle výkresu výztuže a výkresu tvaru stropní desky. Výkres výztuže uvádí profily, rozteče, délky přesahů, kotvení a jmenovité krytí, obvykle v legendě. ČSN EN 13670:2010 v čl. 6.5 požaduje ukládat výztuž přesně podle těchto podkladů. Bez výkresu na stavbě přejímka není možná.
Norma v čl. 4.2.1 chce, aby prováděcí specifikace byla úplná a dostupná dřív, než se příslušná část stavby začne provádět.
U rodinného domu to v praxi znamená jediné: výkres výztuže stropu s číslem revize leží na stavbě, ne v e-mailu statika.
Vyhláška č. 131/2024 Sb. v příloze 9, části D.3.2 písm. g), počítá s tím, že stavebně konstrukční část dokumentace pro provádění rodinného domu uvede kontroly zakrývaných konstrukcí, které projekt požaduje nad rámec technologických předpisů a norem.
Když takový seznam v dokumentaci je, přejímka se podle něj řídí.
Prováděcí třída
ČSN EN 13670:2010 rozlišuje tři prováděcí třídy (čl. 4.3.1, tabulka 3). Třída 1 počítá s vizuální kontrolou a namátkovým měřením. Třída 2 se soustavným a pravidelným měřením důležitých konstrukcí. Třída 3 s detailní kontrolou všech prací, na kterých závisí nosnost a trvanlivost.
Kterou třídu stavba má, určuje prováděcí specifikace. Když specifikace třídu neuvádí, rozsah kontroly je potřeba napsat do smlouvy o dílo. Jinak se na stavbě vede debata, jestli stačí pohled, nebo se měří.
Bednění a podepření stropu
Bednění se kontroluje dřív než výztuž, protože na něm všechno stojí. Měří se výška spodního líce desky, tloušťka podle výkresu tvaru, rovina a poloha otvorů. ČSN EN 13670:2010 v čl. 5.1 požaduje, aby bednění a podpěry unesly všechny účinky během betonáže a byly tak tuhé, aby konstrukce zůstala v tolerancích.
Stojky, klíny, podklad a nadvýšení
Rozteč stojek a nosníků bednění určuje návrh bednění nebo tabulka výrobce bednicího systému. Norma číslo neuvádí. Přejímka proto srovnává skutečnost s tímto návrhem: počet stojek, jejich svislost, roznášecí podložky pod patkami a zajištění klínů.
Podle čl. C.5.3 normy musí být klíny zajištěné proti posunu a podpěry stojící přímo na zemině se posuzují s ohledem na sedání.
Stojka na rozmoklém zásypu se pod tíhou čerstvého betonu zaboří a strop se prohne. Nadvýšení bednění, pokud ho projekt nebo technologický předpis požaduje, se měří nivelací proti hodnotě z dokumentace.
Těsnost, čistota a odbedňovací olej
Spáry mezi deskami bednění musí být tak těsné, aby jimi neutíkaly jemné částice betonu (čl. 5.4). Kudy uteče cementové mléko, tam zůstane štěrkové hnízdo. Kontroluje se hlavně okraj desky, rohy a místa kolem prostupů.
Dno bednění má být čisté, bez úlomků, ledu, sněhu a stojící vody (čl. 8.2).
Odbedňovací prostředek nesmí škodit betonu ani výztuži (čl. 5.2.2). Na stavbě to znamená jednoduchou kontrolu: olej je na bednění, ne na prutech, a v prohlubních se nedrží louže.
Jakou toleranci má krytí výztuže
Krytí je vzdálenost od povrchu betonu k povrchu nejbližšího prutu. ČSN EN 13670:2010 (čl. 10.6, obr. 4) dovoluje krytí menší než jmenovité nejvýš o přirážku Δcdev, bez jiného ujednání 10 mm. Větší smí být o 10 mm u prvku do 150 mm, o 15 mm při 400 mm a o 20 mm od 2 500 mm, mezi tím lineárně.
Kde se vezme jmenovité krytí
Jmenovité krytí je ve výkresu výztuže a určuje ho statik podle prostředí, ve kterém konstrukce bude, podle požární odolnosti a podle průměru prutů. Krytí chrání výztuž před korozí, zajišťuje spolupráci oceli s betonem a chrání výztuž při požáru.
Proto se při přejímce nehádá, kolik krytí je správně. Bere se číslo z výkresu.
Norma ve stejném obrázku ukazuje, z čeho se jmenovité krytí skládá: minimální krytí plus přirážka na nepřesnost uložení.
Plyne z toho jednoduchá věc. Dolní mez tolerance je přesně minimální krytí, se kterým statik počítal. Pod ni se nesmí jít ani v jednom měřeném místě.

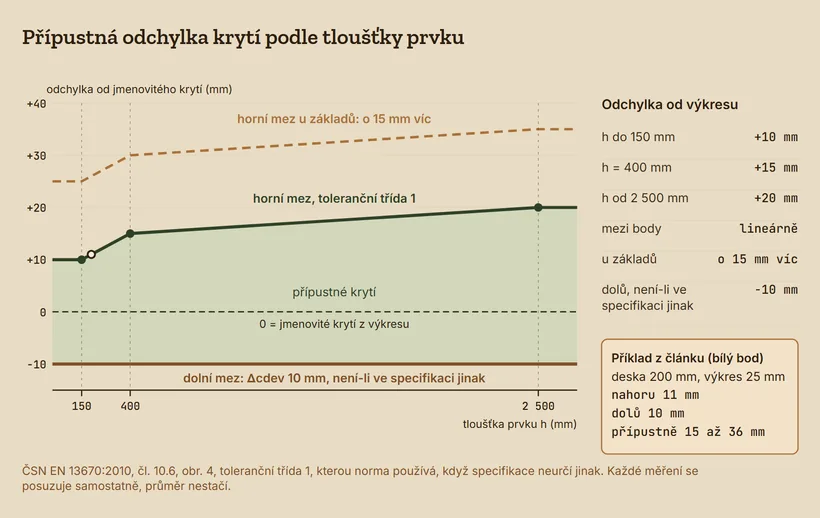

Přípustné krytí podle tloušťky desky
Horní mez se počítá z tloušťky prvku. Tabulka ukazuje přípustnou odchylku nahoru pro toleranční třídu 1, kterou norma používá, když specifikace neurčí jinak (čl. 10.1). Mezihodnoty jsou dopočtené lineární interpolací podle obrázku 4.
| Tloušťka prvku | Odchylka dolů | Odchylka nahoru | Příklad: výkres 25 mm, přípustně |
|---|---|---|---|
| do 150 mm | 10 mm | 10 mm | 15 až 35 mm |
| 200 mm | 10 mm | 11 mm | 15 až 36 mm |
| 250 mm | 10 mm | 12 mm | 15 až 37 mm |
| 300 mm | 10 mm | 13 mm | 15 až 38 mm |
| 400 mm | 10 mm | 15 mm | 15 až 40 mm |
Hodnota 25 mm v posledním sloupci je jen příklad pro počty, ne doporučené krytí. Odchylka dolů platí, pokud specifikace nestanoví jinou přirážku. U základů a prvků v základech se odchylka nahoru zvětšuje o 15 mm, odchylka dolů zůstává stejná.
Horní mez existuje kvůli únosnosti. Čím větší je krytí, tím menší je účinná výška průřezu, tedy vzdálenost výztuže od tlačeného okraje desky. S menší účinnou výškou unese deska v ohybu méně, než s čím počítal statik. Platí to pro dolní výztuž v poli i pro horní výztuž nad podporami. Podle poznámky k čl. 10.1 tolerance třídy 1 zajišťuje předpoklady návrhu podle Eurokódu 2.
Měří se k nejbližšímu prutu a každé místo zvlášť
Krytí se vztahuje na povrch každé výztuže, včetně třmínků a rozdělovacích prutů (čl. 6.5). Před betonáží se měří metrem od bednění k nejbližšímu prutu. U trámu ve stropě je nejbližší třmínek, ne hlavní nosný prut.
Shoda s požadavkem na krytí se podle čl. 10.6 prokazuje pro každé jednotlivé měření. Průměr z deseti míst nestačí. Statistické hodnocení je přípustné jen tehdy, když ho dovolí předpisy a prováděcí specifikace.
Distanční podložky a podpěry horní výztuže
Distanční podložka drží mezeru mezi bedněním a dolní výztuží. Podpěra horní výztuže, na stavbě stolička nebo kozička, drží vzdálenost mezi dolní a horní vrstvou. ČSN EN 13670:2010 obojí rozlišuje (čl. 3.19 a 3.2) a v čl. 6.2 požaduje, aby byly vhodné pro stanovené krytí.
Jaké podložky kam
Betonová a cementová tělíska mají mít podle čl. 6.2 aspoň stejnou pevnost a ochranu proti korozi jako beton konstrukce.
Ocelové podložky ve styku s povrchem betonu norma v poznámce k čl. 6.2 připouští jen v suchém prostředí, ve stupních vlivu prostředí X0 a XC1. Ocelová podpěra horní výztuže, která stojí přímo na bednění, se spodního líce desky dotýká. Mimo prostředí X0 a XC1 proto potřebuje nožky s plastovou ochranou.
Při volbě podložek se podle informativní přílohy D.6.2 počítá se zatížením při ukládání výztuže a při betonáži, tedy i s chůzí po výztuži.
Dlouhé průběžné podložky nejsou podle téže přílohy vhodné do korozního prostředí. Cihla, kámen nebo dřevo pod sítí podložka není.
Kolik podložek na m²
Česká norma rozteč ani počet podložek neuvádí. Německý výrobce podložek Elmenhorst v podkladu „Grundlagen Abstandhalter“ uvádí u desek doporučenou největší rozteč 0,5 m (4 kusy na m²) pro pruty do 6,5 mm a 0,7 m (2 kusy na m²) pro silnější pruty.
Je to údaj výrobce, ne česká norma. Výrobce sám píše, že jde o orientační hodnoty a rozteč stanoví statik. Když je rozteč ve výkresu výztuže, platí výkres. Když tam není, hodnoty výrobce jsou rozumná kontrolní hranice: síť, která se mezi podložkami prohýbá k bednění, krytí nedodrží.

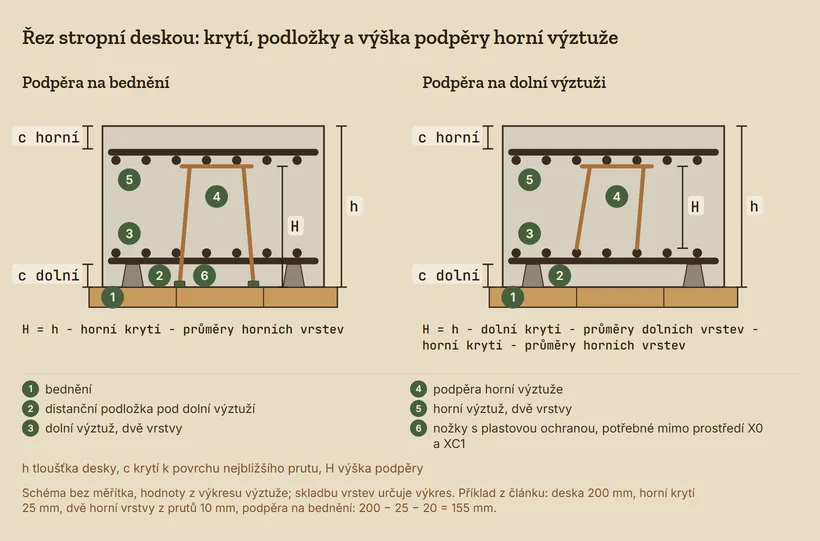

Výška podpěry horní výztuže
Výška podpěry plyne z geometrie. Stojí-li podpěra na bednění, je to tloušťka desky minus horní krytí minus průměry horních vrstev výztuže. Stojí-li na dolní výztuži, odečítá se navíc dolní krytí a průměry dolních vrstev. Skladbu vrstev, tedy který směr leží nahoře, určuje výkres.
Příklad pro počty: deska 200 mm, horní krytí 25 mm, dvě horní vrstvy z prutů 10 mm, podpěra na bednění. Výška podpěry je 200 − 25 − 20 = 155 mm.
Výška horní sítě se kontroluje znovu po montáži instalací, protože elektrikář a instalatér po ní chodí. Prošlapanou horní síť najde profometr i po betonáži, opravit ji ale už nejde.
Podložka pod správným prutem
Krytí podložky platí pro prut, na kterém podložka sedí. Když leží pod hlavním prutem a nejníž je třmínek nebo příčný prut, má ten nejnižší prut krytí menší o svůj průměr.
Při přejímce se proto měří k nejbližšímu prutu, ne k tomu, pod kterým je podložka.
Výztuž proti výkresu: profily, rozteče, přesahy, svázání
Kontrola výztuže proti výkresu znamená projít profily, počty a rozteče prutů, přídavnou výztuž nad podporami a kolem otvorů, přesahy a kotvení. Profil se ověří posuvným měřítkem nebo podle štítku svazku. ČSN EN 13670:2010 v čl. 6.2 požaduje, aby každý výrobek byl jednoznačně identifikovatelný, takže štítky a dodací list se schovávají.
Rozteče se měří metrem na několika místech každého pole. Přídavné pruty nad vnitřní stěnou a v rozích desky se snadno přehlédnou, protože bývají na jiném výkrese nebo v jiné pozici výpisu.
Kolik sítí a betonu má na stavbu přijet, si spočítáte kalkulačkou betonu a KARI sítí, kterou jsem na to udělal.
Délka přesahu je ve výkresu, ne v hlavě
Na webu kolují univerzální čísla: přesah sítí 30 cm, dvě oka, 40 průměrů. Žádné z nich neplatí obecně. Délka přesahu závisí na třídě betonu, průměru prutu, poloze prutu v desce a na tom, kolik prutů se v jednom místě stykuje.
Podle výukových podkladů ČVUT mají horní pruty horší podmínky soudržnosti než dolní, proto u nich vychází delší kotevní délka i přesah.
Přejímka proto měří přesah metrem a porovnává ho s výkresem. Když výkres délku neuvádí, je to otázka na statika, ne na železáře.
Pokud specifikace dovolí rozdělovací výztuž bez háků, smí být podle čl. 6.5 normy v jednom průřezu nejvýš 25 % přesahů a sousední přesahy mají být od sebe aspoň o délku přesahu.
Svázání, ohyby a svary
Výztuž musí být upevněná tak, aby po betonáži zůstala v tolerancích (čl. 6.5). Váže se drátem nebo bodově svařuje. Přesahující pruty se mají dotýkat. Přejímka to ověří zatřesením sítě a pohledem na vazby v přesazích.
Ohyby musí být bez trhlin a narovnávat ohnuté pruty norma dovoluje jen tehdy, když to připouští prováděcí specifikace (čl. 6.3). Trny vytažené z věnce a narovnané kladivem jsou nález.
Svařovat se smí jen svařitelná ocel a podle specifikace (čl. 6.4). Pruty přivařené na stavbě obloukem bez souhlasu projektu jsou nález také.
Čistota výztuže a dna bednění
Na výztuži smí být lehká povrchová rez. Uvolněná rez, která se odlupuje, olej, bláto a zbytky betonu z minulé betonáže tam být nesmí, protože zhoršují soudržnost oceli s betonem. Tak to stanoví ČSN EN 13670:2010 v čl. 6.2. Kontroluje se pohledem a rukou.
Výztuž s protikorozní úpravou se podle národní přílohy normy (NA.3) před betonáží kontroluje, jestli povlak není poškozený.
Dno bednění se kontroluje znovu ráno v den betonáže. Přes noc tam spadne listí, nateče dešťová voda a v zimě se udělá led.
Prostupy, chráničky a vložky
Chráničky, elektroinstalační krabice, prostupy pro kanalizaci a vzduchotechniku a kotevní prvky musí být pevně osazené v poloze podle projektu, s ochranou proti korozi a tak, aby nenarušily krytí ani ukládání betonu. To požaduje ČSN EN 13670:2010 v čl. 5.6.1. Prostupy se zaslepí, aby do nich nezatekl beton.
Typická situace je prostup vložený až po vyvázání výztuže, kvůli kterému někdo přestřihl pruty. Norma u malých otvorů, se kterými projekt nepočítal, žádá zvláštní pozornost výztuži a krytí (čl. 6.5).
Jak výztuž kolem otvoru doplnit, určuje statik. Do té doby se nebetonuje.
Pracovní spáry před betonáží
Pracovní spára je místo, kde se nový beton napojuje na beton z předchozí betonáže. Při přejímce se kontroluje, že je tam, kde ji určil projekt, a že je připravená: čistá, bez cementového kalu a navlhčená (čl. 8.2). U vodotěsných konstrukcí se kontroluje i osazení těsnicího prvku podle technického listu výrobce. Jak nahodilá spára vzniká při výpadku dodávky betonu, popisuje článek o logistice betonáže.
Pracovní spára „tam, kam dojde beton“ není spára podle projektu. Pokud se plánuje betonáž stropu na dvakrát, místo spáry schvaluje statik předem.
Co na stavbě kontroluje technický dozor
Technický dozor u stropu kontroluje dvakrát: den před betonáží celou přejímku podle výkresu s měřením a ráno v den betonáže čistotu, vodu v bednění a opravy z předchozího dne. Výsledek zapíše do stavebního deníku a stav vyfotí. Co z toho musí zhotovitel umožnit, je potřeba napsat do smlouvy.
| Co | Kdy | Čím | Co do smlouvy |
|---|---|---|---|
| Výkres výztuže a tvaru s revizí na stavbě | před objednáním výztuže | čtení dokumentace | povinnost mít výkres výztuže na stavbě |
| Dodávka výztuže, štítky, dodací list | při dodávce | pohled, srovnání s výpisem | předání dokladů k oceli investorovi |
| Bednění, výšky, podepření, klíny | den před betonáží | nivelace, metr, srovnání s návrhem bednění | návrh podepření jako dokumentace zhotovitele |
| Profily, rozteče, přídavná výztuž, přesahy | den před betonáží | metr, posuvné měřítko, výkres | délky přesahů jen podle výkresu |
| Krytí dolní a boční | den před betonáží | metr k nejbližšímu prutu, více míst v každém poli | kritérium podle ČSN EN 13670 a počet měřených míst |
| Podložky a podpěry horní výztuže | den před betonáží a po montáži instalací | pohled, počet na m², výška od bednění | typ podložek podle prostředí |
| Prostupy a chráničky | den před betonáží | metr, srovnání s projekty profesí | prostupy jen podle koordinačního výkresu |
| Čistota výztuže a bednění | den před betonáží a ráno v den betonáže | pohled | betonáž až po odstranění nálezů |
| Zápis a fotodokumentace | po přejímce | stavební deník, fotky s měřítkem | výzva ke kontrole s lhůtou, bez souhlasu se nebetonuje, smluvní pokuta |
Pokud chcete na přejímky stropu a dalších zakrývaných konstrukcí technický dozor, rozsah stavby a termíny popíšete v poptávkovém dotazníku.
Kdo na stropě ve skutečnosti pracuje, popisuje článek o tom, co dělá železář a betonář.

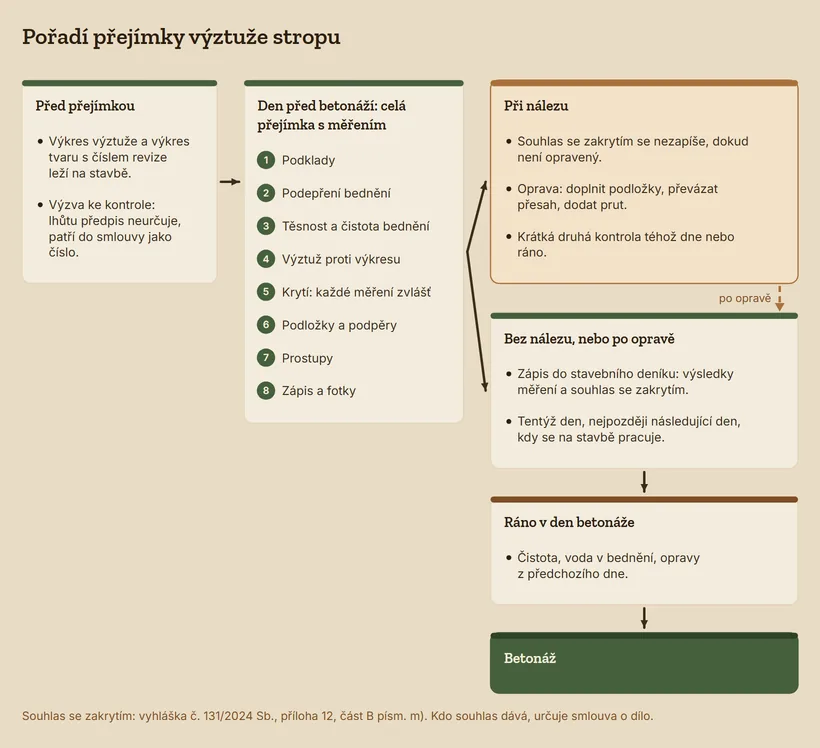

Jak přejímka výztuže stropu probíhá
Přejímka má pevné pořadí: nejdřív podklady, pak bednění, výztuž, krytí, podložky, prostupy a nakonec zápis. Den před betonáží se projde celá, ráno v den betonáže už jen čistota a voda v bednění. Opačné pořadí nemá smysl, protože podepření a výšky bednění rozhodují o všem, co leží nad nimi. Postup krok za krokem:
- Ověřte, že na stavbě je platný výkres výztuže a výkres tvaru s číslem revize a že víte, jakou tloušťku desky a jaké jmenovité krytí výkres uvádí.
- Zkontrolujte podepření bednění proti návrhu bednění: stojky svislé, na únosném podkladu, klíny zajištěné, výška a nadvýšení podle dokumentace.
- Projděte bednění na těsnost a čistotu: spáry, rohy, okraje, prostupy, žádná voda, led ani úlomky na dně.
- Porovnejte výztuž s výkresem: profily, počty, rozteče, přídavné pruty, přesahy, kotvení a svázání.
- Změřte krytí metrem od bednění k nejbližšímu prutu na více místech každého pole a každé měření porovnejte s přípustným rozsahem.
- Zkontrolujte podložky a podpěry horní výztuže: typ, rozteč, výšku a stabilitu horní sítě po chůzi.
- Ověřte polohu a upevnění prostupů, chrániček a krabic a výztuž kolem otvorů podle projektu.
- Vyfoťte celek i detaily s měřítkem a zapište do stavebního deníku výsledky měření, nálezy a souhlas se zakrytím.
Když přejímka najde nález, souhlas se zakrytím se nezapíše, dokud není opravený. Oprava bývá rychlá: doplnit podložky, převázat přesah, dodat prut. Ověří ji krátká druhá kontrola téhož dne nebo ráno.
Protokol a zápis souhlasu se zakrytím do deníku
Předpis nezná „převzetí výztuže“ s podpisem konkrétní osoby. Zná zápis souhlasu se zakrýváním prací do stavebního deníku. Vyhláška č. 131/2024 Sb. v příloze 12, části B, písm. m) uvádí mezi příklady výslovně výztuž do betonu. Kdo souhlas dává a koho musí zhotovitel ke kontrole pozvat, určuje smlouva o dílo.
Co patří do protokolu
ČSN EN 13670:2010 v informativní příloze B.4.3.3 popisuje, co má obsahovat kontrolní plán. Totéž je dobrá osnova protokolu přejímky:
- kontrolovaná konstrukce a úsek, číslo výkresu a revize
- požadavek a odkaz na normu nebo výkres
- metoda kontroly a měřidlo
- počet a místa měření
- přejímací kritérium, například přípustné krytí
- naměřené hodnoty a nálezy
- fotodokumentace
- kdo kontrolu provedl a kdo byl přítomen
Protokol může být příloha deníku. Zápis v deníku ale musí stát sám o sobě: co se kontrolovalo, čím, s jakým výsledkem a zda je udělen souhlas se zakrytím.
Podle části C přílohy 12 se zápis dělá tentýž den, nejpozději následující den, kdy se na stavbě pracuje.
Vzor zápisu
Následující text je šablona s ilustračními údaji, ne zápis z konkrétní stavby. Číslo výkresu, počet měřených míst, naměřené hodnoty a počet fotek nahraďte svými.
„Kontrola výztuže stropní desky nad 1. NP tloušťky 200 mm podle výkresu výztuže D.1.2.05, revize B. Profily, rozteče a přídavná výztuž nad podporami souhlasí s výkresem. Krytí dolní výztuže změřeno na 12 místech, 22 až 31 mm, výkres 25 mm, přípustně 15 až 36 mm podle ČSN EN 13670. Fotodokumentace 24 snímků. Souhlas se zakrytím výztuže uděluji.“
Zápis má čísla a odkaz na výkres. „Výztuž v pořádku, lze betonovat“ bez čísel ve sporu neobstojí. Jak má vypadat zápis s nálezem, ukazuje článek o zápisu do stavebního deníku. Deník se dá vést i elektronicky, například v aplikaci Domeum.
Kdo zapisuje a kdo má být přizván
Do stavebního deníku smí podle § 166 odst. 2 stavebního zákona zapisovat mimo jiné stavebník, stavbyvedoucí, technický dozor stavebníka a dozor projektanta, pokud jsou ustaveni. Stavbyvedoucí řídí provádění podle dokumentace (§ 164).
Technický dozor u soukromého rodinného domu zákon nevyžaduje. Jeho účast je věc smlouvy.
Občanský zákoník v § 2626 pracuje s kontrolou díla na určitém stupni provádění, ale jen když ji smlouva stanoví. Pak zhotovitel objednatele ke kontrole pozve. Když ho nepozve včas, musí umožnit dodatečnou kontrolu a zaplatit náklady s ní spojené.
Když se řádně pozvaný objednatel nedostaví, zhotovitel smí pokračovat. Pokud objednateli v účasti zabránila vyšší moc a o dodatečnou kontrolu požádal bez zbytečného odkladu, má na ni právo, náklady s ní spojené ale zhotoviteli nahradí. Jinak jde k jeho tíži vše, co dodatečná kontrola vyvolá. Podrobněji to rozebírá článek o ztraceném bednění.
Do smlouvy o dílo patří seznam zakrývaných konstrukcí, u kterých chcete kontrolu, způsob pozvání (zápis do deníku, e-mail), lhůta předem a věta, že bez zápisu souhlasu se nebetonuje.
Sjednanou smluvní pokutu za betonáž bez výzvy lze podle § 2048 občanského zákoníku požadovat bez ohledu na to, jestli vznikla škoda.
Lhůtu výzvy předpis neurčuje, proto patří do smlouvy jako číslo. Další body, které ve smlouvě chybí nejčastěji, shrnuje článek o smlouvě o dílo.
Co fotit
Fotodokumentaci vyhláška k zápisu nepředepisuje. Fotka s datem a měřítkem ale ve sporu doloží stav, který po betonáži nikdo jiný nedoloží.
Fotí se celek každého pole, typická místa s metrem přiloženým k měřenému krytí, přesahy, přídavná výztuž, prostupy a každé místo, které se od zbytku liší. Jak fotky uložit, aby měly hodnotu důkazu, popisuje článek o stavebním deníku a fotodokumentaci.
Kontrolní seznam přejímky výztuže a bednění
Seznam má 28 položek podle ČSN EN 13670:2010, vyhlášky č. 131/2024 Sb. a výkresu. Spočítá přípustné krytí z tloušťky prvku a jmenovitého krytí z výkresu. Položka bez ověření se nepočítá jako vyhovující. Výsledek „lze betonovat“ vyjde jen tehdy, když žádná položka nemá nález a žádná povinná položka nezůstala neověřená.
Pomůcka: protokol přejímky výztuže a bednění s výpočtem přípustného krytí
Pomůcka spočítá z tloušťky prvku a jmenovitého krytí přípustný rozsah krytí podle ČSN EN 13670:2010 (čl. 10.6, obr. 4) a každé naměřené krytí porovná s tímto rozsahem zvlášť. Dopočítá výšku podpěry horní výztuže a orientační počet podložek. Pak projdete 28 položek přejímky a protokol vytisknete.
Každá položka začíná ve stavu „neověřeno“ a ten se nepočítá jako vyhovující. U povinné položky stav „netýká se“ není. Pomůcka nenahrazuje výkres výztuže, rozhodnutí statika ani zápis do stavebního deníku. Nic neukládá a nikam neposílá; po zavření stránky vyplněné údaje zmizí, výstup je jen tisk. Když se výsledky nezobrazí, počítejte podle vzorců pod formulářem.
Jak pomůcka počítá a kontrolní příklad z článku
- Odchylka nahoru Δc(plus) pro toleranční třídu 1: 10 mm při h do 150 mm, 15 mm při 400 mm, 20 mm od 2 500 mm, mezi tím lineárně. Třída 2: 5, 15 a 20 mm ve stejných bodech. U prvku v základech se přičte 15 mm.
- Přípustné krytí je od jmenovitého krytí minus Δcdev do jmenovitého krytí plus Δc(plus), obě meze včetně.
- Každé měření mimo tento rozsah je nález u položky 15. Průměr měření se nepočítá.
- Výška podpěry na bednění = h − horní krytí − průměry horních vrstev. Na dolní výztuži se navíc odečte dolní krytí a průměry dolních vrstev.
- Orientační počet podložek = plocha / rozteč², zaokrouhleno nahoru.
- Kterákoli položka s nálezem: nelze betonovat. Povinná položka neověřená: přejímka neukončena. Lze betonovat jen bez nálezu a bez neověřené povinné položky.
Kontrolní příklad z článku: deska 200 mm, výkres 25 mm, Δcdev 10 mm, třída 1. Δc(plus) = 10 + (200 − 150) × 5 / 250 = 11 mm, přípustně 15 až 36 mm. Podpěra na bednění při horním krytí 25 mm a dvou horních vrstvách z prutů 10 mm: 200 − 25 − 20 = 155 mm.
Kdy samostatná přejímka dozorem nemá smysl
Přejímka podle tohohle seznamu patří k monolitické stropní desce. U stropu z prefabrikovaných panelů se výztuž kontrolovala ve výrobně a na stavbě se přebírá uložení panelů, zálivky a věnec. U stropu z nosníků a vložek s tenkou nadbetonávkou je seznam kratší, jak popisuje článek o kontrole hrubé stavby.
Druhá osoba na přejímce nepřidá mnoho tam, kde výztuž přebírá statik jako dozor projektanta a do deníku zapíše naměřené hodnoty. Pak stačí zápis přečíst a vyfotit stav.
Samostatná přejímka má smysl tam, kde jinak výztuž nikdo neměří a souhlas se zakrytím si zapisuje sám zhotovitel.
Pokud už se betonovalo bez kontroly, krytí a polohu prutů změří profometr. Přesahy a svázání se tím neověří. Rozhodnutí o sondách patří statikovi.
Časté otázky
Jakou toleranci má krytí výztuže?
Podle ČSN EN 13670:2010 (čl. 10.6, obrázek 4) smí být skutečné krytí menší než jmenovité nejvýš o návrhovou přirážku, která je 10 mm, pokud specifikace neurčí jinak. Větší smí být o 10 mm u prvku tlustého do 150 mm, o 15 mm při 400 mm a o 20 mm od 2 500 mm, mezi tím lineárně. U základů se horní mez zvětšuje o dalších 15 mm. Jmenovité krytí je ve výkresu výztuže.
Kolik distančních podložek dát na m² stropu?
Česká norma rozteč ani počet podložek neuvádí. Německý výrobce podložek Elmenhorst uvádí u desek orientačně největší rozteč 0,5 m, tedy 4 kusy na m², pro pruty do 6,5 mm a 0,7 m, tedy 2 kusy na m², pro silnější pruty. Je to údaj výrobce, rozteč určuje statik. Podložky musí unést i chůzi po výztuži při betonáži.
K čemu jsou stoličky pod horní výztuží?
Stolička neboli podpěra horní výztuže drží horní vrstvu ve výšce podle výkresu. ČSN EN 13670 ji popisuje jako prostředek, který drží vzdálenost mezi vrstvami výztuže. Když je podpěr málo, horní síť se při chůzi prohne, horní krytí se zvětší a deska nad podporami nese méně, než statik spočítal. Výška podpěry se odvodí z tloušťky desky, krytí a průměrů prutů.
Smí být na výztuži rez?
Lehká povrchová rez ano. Uvolněná rez, která se odlupuje, olej, bláto a zbytky starého betonu ne, protože zhoršují soudržnost oceli s betonem. Tak to stanoví ČSN EN 13670:2010 v čl. 6.2. Výztuž s protikorozním povlakem se navíc před betonáží kontroluje, jestli povlak není poškozený. Kontroluje se pohledem a rukou při přejímce den před betonáží.
Jak dlouhý má být přesah výztuže?
Takový, jaký uvádí výkres výztuže. Délka přesahu závisí na třídě betonu, průměru prutu, poloze prutu a na tom, kolik prutů se v jednom místě stykuje. Podle výukových podkladů ČVUT mají horní pruty horší podmínky soudržnosti než dolní. Univerzální čísla jako 30 cm, dvě oka nebo 40 průměrů proto neplatí. Když výkres délku neuvádí, rozhoduje statik, ne železář.
Kdo podepisuje převzetí výztuže?
Předpis převzetí výztuže s podpisem konkrétní osoby nezná. Zná zápis souhlasu se zakrýváním prací do stavebního deníku, výslovně i u výztuže do betonu (vyhláška č. 131/2024 Sb., příloha 12, část B, písm. m). Zapisovat smí mimo jiné stavbyvedoucí, stavebník a technický dozor nebo dozor projektanta, pokud jsou ustaveni. Kdo souhlas dává a koho musí zhotovitel pozvat, určuje smlouva o dílo.
Dá se krytí výztuže ověřit po betonáži?
Ano. Polohu prutů a krytí změří nedestruktivně měřič krytí, kterému se říká profometr. Výrobce přístroje Profometer PM8000 uvádí přesnost ±1 až 4 mm podle hloubky prutu. Přesahy, svázání, čistotu výztuže a druh podložek ale po betonáži neověří žádný přístroj, jen sonda do betonu. Proto se tyhle body přebírají a fotí před betonáží.
Co když se betonovalo bez kontroly výztuže?
Pokud smlouva kontrolu stanovila a zhotovitel objednatele nepozval, musí podle § 2626 občanského zákoníku umožnit dodatečnou kontrolu na své náklady. Bez ujednání ve smlouvě zbývá obecné právo kontrolovat provádění díla (§ 2593) a měření profometrem, které ověří krytí a polohu prutů. O sondách do betonu kvůli přesahům a svázání rozhoduje statik.
Zdroje a normy
- ČSN EN 13670:2010: Provádění betonových konstrukcí, čl. 3.2, 3.19, 4.2.1, 4.3.1, tab. 3, čl. 5.1, 5.2.2, 5.4, 5.6.1, 6.2, 6.3, 6.4, 6.5, 8.2, 10.6, obrázek 4; informativní přílohy B.4.3.3, C.5.3, D.6.2; národní příloha NA.3
- Vyhláška č. 131/2024 Sb.: Vyhláška o dokumentaci staveb, příloha 9, část D.3.2 písm. g); příloha 12, část B písm. l), m), n) a část C.
- Zákon č. 283/2021 Sb.: Stavební zákon, § 161, 164 a 166.
- Zákon č. 89/2012 Sb.: Občanský zákoník, § 2048, 2593 a 2626.
- Elmenhorst GmbH: Grundlagen Abstandhalter (podklad výrobce, PDF), orientační rozteče podložek, tvrzení výrobce.
- Screening Eagle: Profometer PM8000, technické údaje, přesnost měření krytí, tvrzení výrobce.
- VUT v Brně, Fakulta stavební: Stanovení krytí výztuže betonem.
- Holan, J.: Krycí vrstva výztuže, ČVUT v Praze, Fakulta stavební, 2020.
- Holan, J.: Výkres výztuže trámu, ČVUT v Praze, Fakulta stavební, 2020, kotevní délka horních a dolních prutů.
Můžu se přijet podívat
Když tohle na svojí stavbě nechcete hlídat, ozvěte se. Napište mi, co se staví a v jaké je to fázi.
Napsat mi →Ozvu se obvykle do 24 hodin. První konzultace je nezávazná a zdarma.
Další v tématu: Beton
Štítky
