Drenáž kolem novostavby: co musí mít, aby vodu od základů odváděla, a ne k nim přiváděla

Autor: Ing. Otakar Hobza, technický a stavební dozor. Publikováno 8. 10. 2026 · 24 min čtení

Žlutá drenážní trubka se prodává v kotouči po 50 metrech. Je z PVC, vlnitá a ohebná, takže se po dně rýhy kolem domu rozmotá rychle. Potom bagr rýhu zasype a polohu trubky už nikdo nezkontroluje.

Trubka sama vadou není. Vadou je trubka položená na neupravené dno rýhy, bez změřeného spádu, bez šachet a bez místa, kam má voda odtéct. Taková drenáž vodu od základů neodvádí. Voda se do ní ze zásypu nasbírá a zůstane u základů.

Drenáž kolem domu je perforované potrubí ve štěrkovém obsypu, které ve spádu odvádí vodu ze zásypu stavební jámy do šachty a odtud tam, kam ji smí vypustit.

Čísla v článku jsou ze směrnice České hydroizolační společnosti ČHIS 06 z roku 2018, z publikace KUTNAR o izolacích spodní stavby a z podkladů výrobců.

Potřebuje novostavba drenáž?

Ne každá. Drenáž má smysl tam, kde se voda drží v zásypu stavební jámy: v málo propustné jílovité zemině, ve vrstevnatém podloží a ve svahu. V homogenní propustné zemině nad hladinou podzemní vody voda odteče sama a směrnice ČHIS 06 tam drenáž obvykle nenavrhuje. Rozhoduje geologický průzkum a projekt, ne pohled do jámy.

Technická informace výrobce Fränkische k tomu upozorňuje, že suchá stavební jáma ještě nedokazuje, že voda nepřijde. Hladinu podzemní vody a její kolísání ukážou vrty a průzkum. Jak se k údaji dostat, popisuje návod, jak zjistit hladinu podzemní vody.

Drenáž nenahrazuje hydroizolaci

Směrnice ČHIS 06 dává drenáži tři možné role. Jako pojistka, když je hydroizolace navržená na plné namáhání vodou. Jako doplněk, když je hydroizolace navržená na nižší namáhání a drenáž pak musí fungovat po celou životnost izolace. Jako hlavní ochrana jen zcela výjimečně.

Z projektu musí být poznat, kterou roli drenáž na vaší stavbě má. Podle toho se dimenzuje hydroizolace. Jaká voda na dům působí a kolik vrstev izolace z toho plyne, je rozebrané v článku o hydroizolaci spodní stavby z asfaltových pásů. Jak pás pro danou vodu vybrat podle technického listu, popisuje článek o čtení technického listu asfaltového pásu.

Tlakovou podzemní vodu drenáž neřeší. Publikace KUTNAR (2009) pro takový případ doporučuje hydroizolaci proti tlakové vodě. Podle ČHIS 06 se drenáž nemá navrhovat ani tam, kde by byla nepřístupná a zároveň jedinou ochranou domu proti vodě.

Kdy drenáž škodí

Drenáž mění vodní režim podloží. V jílech a sprašových hlínách může odvádění vody vyplavovat jemné částice zeminy a způsobit statické problémy.

ČHIS 06 i KUTNAR to uvádějí jako riziko pro nosné konstrukce. Proč na vlhkosti jílu záleží, vysvětluje článek o sedání základů a vysychání jílů.

Podklad DEK pro projektanty z roku 2026 drenáž vylučuje i v zeminách náchylných k rozbředání.

Drenáž mění také to, kudy pod domem proudí půdní vzduch. Podle ČHIS 06 může významně ovlivnit pohyb radonu v podloží, KUTNAR uvádí, že oběma směry, a plošná drenáž pod deskou může zvýšit nároky na protiradonovou ochranu. Návaznost na izolaci řeší článek o radonu v novostavbě.

Drenáž pro jistotu

Když projekt drenáž nemá a průzkum ukázal propustné podloží, nepřidávejte ji na stavbě navíc. Rýha se štěrkem bez navrženého odtoku a bez šachet vodu nesvede pryč. Shromáždí ji u základu. Kde drenáž chcete, ať ji projektant navrhne celou, včetně výústění.

Proč žlutá trubka v rýze nestačí

Ohebná trubka z kotouče se na dně rýhy nedrží ve stálé výšce. Směrnice ČHIS 06 proto doporučuje tyčové trubky. Tyčovou trubku ale nepředepisuje. Předepisuje, aby drén ležel na stabilním podkladu z betonu nebo zhutněného štěrku s provedeným spádem. Trubka na neupraveném dně rýhy tuhle podmínku nesplní bez ohledu na barvu.

Žlutá trubka je podle katalogu ACO Flex vlnovcová trubka z PVC-U v kotouči po 50 m.

Tyčové drenážní trubky se dodávají například po 2,5 m (Fränkische opti-drän). Vzorový detail v publikaci KUTNAR sám kreslí ohebnou perforovanou trubku DN 100, jenže položenou na betonovém podkladu ve spádu.

Spád drénu má co nejvíc kopírovat spád terénu. Chybou je spád odhadnutý podle dna rýhy, ne sklon ve směru terénu.

Při 0,5 % je to 5 mm na metr, na 10 m úseku 50 mm. Takový rozdíl se okem neurčí, měří se nivelačním přístrojem nebo laserem s latí.

Pro hloubky nad 3 m chce ČHIS 06 trubky s vyšší pevností, KUTNAR uvádí trubky s velkou pevností už pro hloubky nad 2,5 m, nejčastěji tyčové. Plochu vtokových otvorů najdete v technickém listu trubky. Směrnice chce nejméně 25 cm² na metr délky a doporučuje 70 cm².

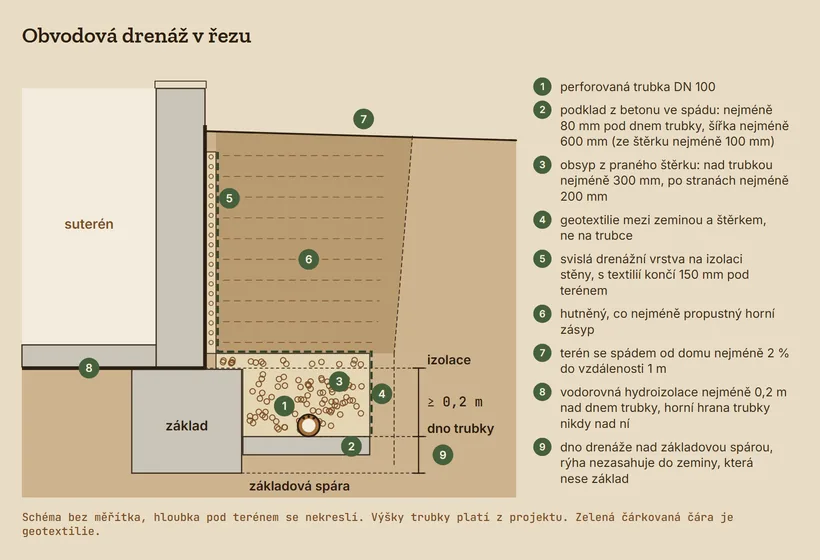

Jak vypadá funkční drenáž v řezu

Funkční obvodová drenáž má od dna nahoru podklad ve spádu, perforovanou trubku DN 100, obsyp z praného štěrku, separační geotextilii mezi štěrkem a okolní zeminou, svislou drenážní vrstvu na stěně a nahoře hutněný málo propustný zásyp. K tomu šachty a odtok. Když jedna část chybí, ostatní ji nenahradí.

Obsyp, textilie a zásyp

Kde přesně má trubka ležet

Výšku trubky omezují dvě hranice. Dolní je základová spára. Dno drenáže musí být nad ní a rýha nesmí zasahovat do zeminy, která nese základ.

Horní hranice je vodorovná hydroizolace. Ta má být nejméně 0,2 m nad dnem trubky a horní hrana trubky nikdy nad ní.

Odstup 0,2 m má důvod. ČHIS 06 uvádí, že hladina vody v drénu může vystoupat nejvýš 0,2 m nade dno trubky.

Když je vodorovná izolace méně než 0,2 m nad dnem trubky, musí být až do té výšky navržená proti tlakové vodě.

Ilustrační příklad, rozměry nejsou z konkrétní stavby. Základová spára je 950 mm pod vodorovnou izolací. Dno trubky pak smí ležet jen v pásmu od 200 do 950 mm pod izolací, v celé délce včetně nejnižšího bodu.

Dům 10 × 12 m má obvod 44 m. Když drenáž začíná v nejvyšším rohu a končí v protějším, má dvě větve po 22 m. Při spádu 0,5 % potřebuje každá převýšení 110 mm a do pásma širokého 750 mm se vejde.

Podklad a spád

Podklad z betonu nebo štěrku drží trubku ve spádu i při obsypu a hutnění. Bez něj se ohebná trubka mezi body prohne a v prohlubni zůstává stát voda.

Spád 0,5 % platí pro drenáž, kterou půjde čistit přes šachty. Když čištění zajištěné není, chce ČHIS 06 i KUTNAR nejméně 1 %, tedy 10 mm na metr.

Štěrk a geotextilie: kolem obsypu, ne kolem trubky

Geotextilie odděluje štěrk od okolní zeminy na dně a na stěnách výkopu. Jemné částice zeminy pak nezanesou štěrk ani trubku. Přímo kolem trubky ji ČHIS 06 balit nedoporučuje. Když se textilie na trubce zanese, voda se do trubky nedostane.

Pásy textilie se překládají nejméně o 100 mm, když se spoj lepí, a o 200 mm, když se jen přeloží nebo spojí bodově. Recyklované textilie směrnice nedoporučuje. Podrobnosti o materiálu jsou v hesle geotextilie.

Štěrk kolem trubky se má dobře zhutnit a první vrstva se na trubku sype ručně. Některé podklady výrobců kreslí kolem trubky filtrační štěrkopísek 0/32. ČHIS 06 chce v obsypu kamenivo bez jemných částic.

Na stavbě platí frakce z projektu. Zbytek ze skládky ani zemina z výkopu do obsypu nepatří, výkopek patří do horního zásypu.

Proč nahoře nemá být štěrk

Horní zásyp nad drenáží má být hutněný a co nejméně propustný. Shodují se na tom ČHIS 06, KUTNAR i podklad DEK.

Důvod je jednoduchý: drenáž má sbírat vodu, která prosákne zeminou ke stěně, ne déšť z povrchu a vodu stékající po fasádě. Svislá drenážní vrstva a textilie proto končí 150 mm pod terénem.

Štěrk až k povrchu znamená, že každý déšť teče přímo do rýhy u základu.

Na povrchu má být terén se spádem od domu a u zpevněné plochy odvodňovací žlábek. Žlab před prahem dveří na terasu a jeho odtok popisuje článek o hydroizolaci u prahu a na přechodech. Jak má vypadat napojení na sokl, popisuje článek o detailu soklu a hydroizolace.

Nopová fólie na stěně je drenážní a ochranná vrstva, ne hydroizolace. Je to jeden z omylů v článku o stavebních mýtech. ČHIS 06 ji bez dalších opatření doporučuje do hloubky 3 m a při hutnění zásypu se musí chránit.

Kdy drenáž přivádí vodu k základům

Správně navržená drenáž vodu od základů odvádí. K základům ji přivádí drenáž, která nemá funkční odtok, má štěrk až k povrchu terénu nebo do ní ústí dešťové svody. Kolem domu pak leží rýha plná štěrku, do které teče voda z povrchu a ze střechy a ze které nemá kam odtéct.

• Drenáž bez odtoku sbírá vodu ze zásypu, ale nikam ji neodvede. ČHIS 06 drenáž tam, kde nelze vodu spolehlivě odvést, nepřipouští.
• Štěrk až k povrchu vede déšť a vodu z fasády přímo k patě stěny.
• Dešťové svody zaústěné do drenáže přivedou do rýhy vodu z celé plochy střechy. ČHIS 06 i KUTNAR to označují za nepřípustné, a to i po dobu stavby.
• Zanesená drenáž vodu neodvádí. Voda se v obsypu hromadí a konstrukce, které na to nejsou navržené, zatěžuje tlakem (ČHIS 06, kap. 15).
• Vsak, který zahltí přívalový déšť, vrací vodu zpátky do drenáže. Podle podkladu DEK se na takový vsak drenáž nenapojuje.

Kromě zanesení je každý z těch bodů vidět před zásypem: odtok na výkresu, materiál v horní části rýhy, kam vedou svody. Proto se drenáž kontroluje dřív, než ji bagr zakryje.

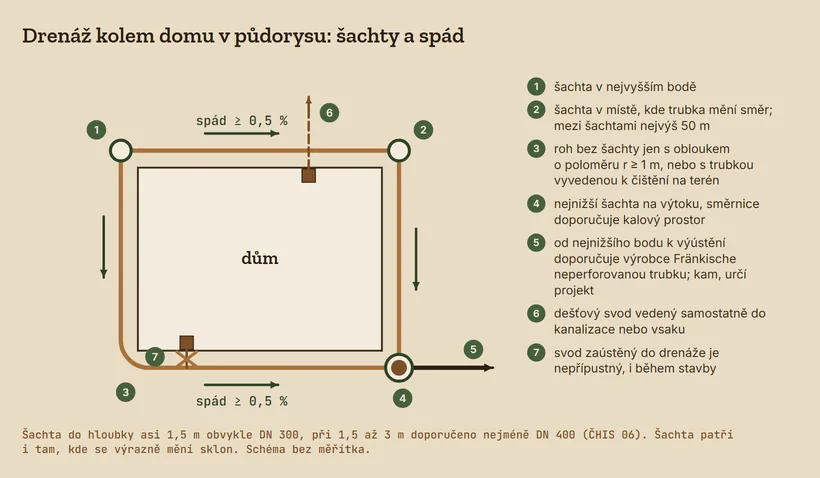

Kde mají být šachty a jak velké

Revizní šachta má být v místě, kde trubka mění směr, v nejvyšším bodě, na výtoku a tam, kde se výrazně mění sklon. Mezi dvěma šachtami smí být nejvýš 50 m. Tak to uvádí ČHIS 06, KUTNAR, podklad DEK i výrobce Fränkische. Bez šachet se drenáž nedá zkontrolovat ani vyčistit.

V rohu domu se šachta smí vynechat, když má trubka v rohu oblouk o poloměru nejméně 1 m a vzdálenost šachet nepřesáhne 50 m.

Druhá možnost je vyvést trubku tak, aby šla čistit z terénu. Jinak ČHIS 06 v místě změny směru šachtu vyžaduje, takže roh ze dvou kolen bez šachty a bez vyvedení na terén směrnici nesplní.

V nejnižší šachtě směrnice doporučuje kalový prostor. Dno čisticí šachty je nejméně 300 mm pod dnem odtokové trubky a vtokové trubky ústí 50 mm nad dnem odtokové.

Trubku DN 100 jde podle ČHIS 06 čistit asi do 20 m, pro delší úseky chce směrnice nejméně DN 150.

Kam s vodou z drenáže

Voda z drenáže jde tam, kam ukazuje projekt a kam to dovolí příslušný úřad nebo správce sítě: do dešťové nebo jednotné kanalizace, do vsaku navrženého podle zkoušky, na terén nebo do vodního toku. Do splaškové kanalizace oddílné soustavy ne. Vsak hned u domu v jílovitém pozemku se nedoporučuje, voda z něj nemá kam odejít.

Vsak vedle domu v jílu

Drenáž se navrhuje tam, kde zemina vodu špatně propouští. Stejná zemina bývá na celém pozemku. Vsak vykopaný pár metrů od domu pak vodu nepojme a publikace KUTNAR ho v takových poměrech nedoporučuje. Jestli pozemek vodu vsákne, ukáže vsakovací zkouška, ne odhad.

Vsak se navrhuje podle ČSN 75 9010 a jeho vzdálenost od domu vychází z výpočtu. Podrobnosti jsou v článcích jak daleko od domu smí vsak být a proč vsak přestane vsakovat.

Dešťové svody se vedou samostatně. Do společného vsaku smí s drenáží jen tehdy, když je drenáž zajištěná proti zpětnému zaplavení (ČHIS 06, čl. 10.1).

Povolení, klapky a čerpání

Způsob odvedení drenážní vody podle ČHIS 06 podléhá povolení a patří do projektové dokumentace. Jaký doklad to na vaší stavbě bude, řeší projektant se stavebním úřadem a správcem sítě. Doklad patří k předávací dokumentaci domu.

Před kanalizací, tokem nebo vsakem se v odůvodněných případech osazuje zpětná klapka (ČHIS 06, čl. 12.4; DEK 2026, zásada 25). Kde zpětná voda nehrozí, ale k výtoku se dostanou drobní živočichové, osazuje se klapka proti hlodavcům a obojživelníkům. Od nejnižšího bodu k výústění doporučuje výrobce Fränkische neperforovanou trubku.

Když voda nemůže odtéct samospádem, přečerpává se. Podle ČHIS 06, KUTNAR a podkladu DEK sepne plovákový spínač při hladině 30 cm pod nejnižším bodem drénu a v šachtě má být hlavní a záložní čerpadlo. Čerpadlo potřebuje pravidelnou kontrolu.

Co na drenáži kontroluje technický dozor

Technický dozor kontroluje drenáž ve čtyřech chvílích: v projektu před výběrem firmy, na dně výkopu, na uložené trubce před obsypem a při převzetí. Nejvíc váží výškové měření uložené trubky nivelačním přístrojem. Po zásypu se spád ani výška vůči izolaci nezměří jinak než kamerou nebo výkopem.

Postup kontroly před zásypem

1. Změřte nivelačním přístrojem výšku dna trubky u každé šachty, na každém lomu trasy a mezi nimi.
2. Spočítejte spád každého úseku a porovnejte ho s minimem z projektu.
3. Ověřte, že dno trubky leží v celé délce nejméně 0,2 m pod vodorovnou hydroizolací a nad základovou spárou.
4. Zkontrolujte podklad pod trubkou, geotextilii mezi zeminou a štěrkem a polohu šachet podle výkresu.
5. Vyfoťte každou stranu domu před obsypem a zapište výšky do stavebního deníku.
6. Po obsypu nalijte vodu do nejvyšší šachty a ověřte, že vyteče v nejnižší.

Výškový protokol

Nivelační přístroj stojí na jednom místě a pomocník přikládá lať na dno trubky. Čím větší odečet na lati, tím níž bod leží.

Z rozdílu odečtů a vzdálenosti mezi body se spočítá spád. Body volím u každé šachty, na lomech trasy a mezi nimi po několika metrech, protože ohebná trubka se mezi dvěma body může prohnout.

Průměrný spád celé větve nestačí. Když má větev v průměru 0,6 %, ale jeden úsek leží vodorovně, voda v něm zůstane stát. Rozhoduje nejhorší úsek.

Protokol s výškami a fotografiemi patří do stavebního deníku, po zásypu je to jediný záznam o tom, kde trubka leží.

Co mít ve smlouvě

• Drenáž se provede podle výkresu projektu, změny výšek, materiálu a výústění jen se souhlasem projektanta a dozoru.
• Firma ohlásí uloženou trubku před obsypem a nechá ji změřit, výškový protokol podepíše firma i dozor.
• Svody se během stavby nesmějí vyústit k základu ani do drenáže.
• Při převzetí se drenáž proplachuje, u nepřístupných úseků se předá záznam z kamery.
• K předání patří výkres skutečného provedení s výškami a šachtami, fotografie, doklad o napojení výústění a pokyn k údržbě.

Zkouška průchodnosti při převzetí ze směrnice přímo neplyne. Je to podmínka, kterou je potřeba sjednat. Bez ní se ucpaná drenáž pozná až v provozu. Kdy se smí zasypat suterénní stěna, řeší i článek o ztraceném bednění suterénní stěny.

Kdy dozor nepotřebujete

Když projekt drenáž nemá, protože podloží je propustné, není co kontrolovat.

A když firma sama předá podepsaný výškový protokol, fotografie každé strany domu před zásypem a nechá při převzetí drenáž propláchnout, máte doklady, které by pořídil dozor.

Když chcete, aby to na vaší stavbě měřil někdo, kdo zastupuje vás, popište fázi stavby v poptávkovém dotazníku.

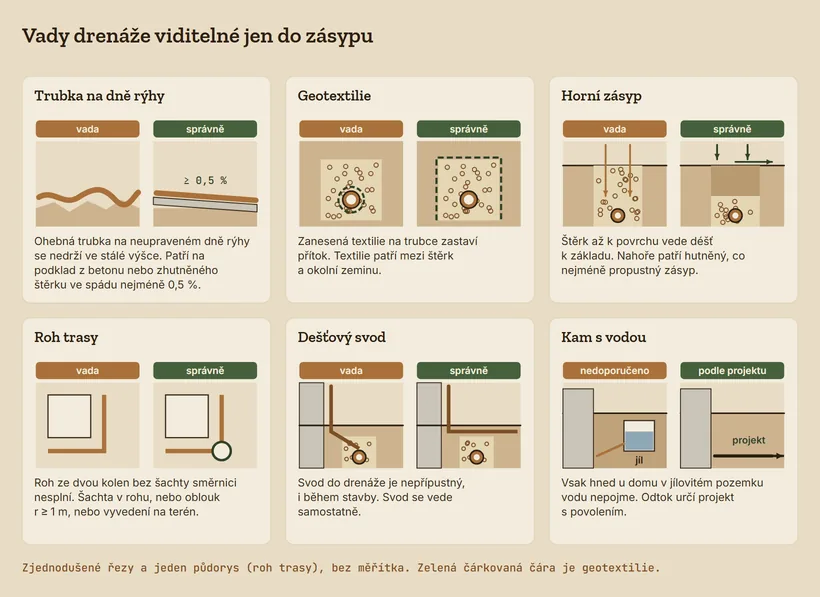

Chyby drenáže a jak je poznat před zásypem i po něm

Vady drenáže z tabulky níž jsou vidět jen do zásypu: trubka bez podkladu, protispád, textilie na trubce místo na rozhraní se zeminou, štěrk až k povrchu, chybějící šachty, svody zaústěné do drenáže a chybějící odtok. Po zásypu se část z nich pozná kamerou nebo podle vody stojící v šachtě. Tabulka ukazuje, jak každou vadu poznáte a co s ní.

Vady zásypu, šachet, výšek a odtoku

Jak se drenáž udržuje

Průchodnost drenáže se kontroluje nejméně jednou za rok, pohledem do šachet nebo kamerou, a podle potřeby se proplachuje čistou tlakovou vodou technologií pro čištění kanalizace. Tak to uvádí směrnice ČHIS 06 v kap. 14. Při správném užívání a údržbě počítá se životností drenáže 40 až 50 let.

V šachtě se díváte na dvě věci. Kolik kalu je v kalovém prostoru nejnižší šachty a jestli po dešti stojí voda v šachtě, kde stát nemá.

Kal se odsaje, stojící voda znamená překážku nebo protispád a je důvod pro kameru.

Nejvíc zeminy se do drenáže podle ČHIS 06 i KUTNAR dostane už při stavbě. Proto se na nezakrytý štěrk nesype zemina, textilie musí být souvislá a stavební prvky čisté.

Pokyn k údržbě patří do předávací dokumentace, ČHIS 06 požaduje cykly kontrol a údržbu uvést už v návrhu drenáže.

Když je už zasypáno

Má-li drenáž šachty, začíná se u nich. Voda nalitá do nejvyšší šachty má vytéct v nejnižší a kamera projede trubkou mezi šachtami.

Výškový protokol a fotografie si vyžádejte od firmy. Bez šachet se hledá výústění a kamera jede od něj.

Výkop kolem domu je až poslední krok, když kamera najde konkrétní místo.

Časté otázky

Potřebuje každý dům drenáž?

Ne. Směrnice ČHIS 06 ji navrhuje hlavně v málo propustných nebo vrstevnatých zeminách a ve svahu, kde se voda drží v zásypu stavební jámy. V homogenní propustné zemině nad hladinou podzemní vody se obvykle nenavrhuje. Pod hladinou podzemní vody v propustné zemině drenáž jako trvalé řešení nepatří, tam rozhoduje hydroizolace proti tlakové vodě. Rozhoduje geologický průzkum a projekt.

Jaký spád má mít drenážní trubka?

Nejméně 0,5 % směrem k odtoku, tedy 5 mm na metr délky. Když se drenáž nebude čistit, nejméně 1 %. Na úseku dlouhém 20 m to dělá převýšení 100 mm, při 1 % 200 mm. Rozhoduje nejhorší úsek, ne průměr celé větve, proto se výška dna trubky měří u každé šachty, na lomech trasy a mezi nimi.

Je žlutá flexibilní drenážní trubka chyba?

Sama o sobě ne. Směrnice ČHIS 06 doporučuje tyčové trubky, protože ohebná trubka z kotouče se hůř drží ve stálé výšce. Směrnice vyžaduje, aby trubka ležela na podkladu z betonu nebo zhutněného štěrku s provedeným spádem. Chybou je trubka rozmotaná po neupraveném dně rýhy, se spádem odhadnutým okem.

Balí se drenážní trubka do geotextilie?

Směrnice ČHIS 06 to nedoporučuje. Když se textilie přímo na trubce zanese jemnými částicemi, voda se do trubky nedostane. Geotextilie patří mezi okolní zeminu a štěrkový obsyp, na dno a stěny výkopu. Odděluje štěrk od zeminy a štěrk kolem trubky pak zůstane propustný.

Jak hluboko má drenáž kolem domu ležet?

Dno drenáže má být nad základovou spárou a rýha nesmí zasahovat do zeminy, která nese základ. Vodorovná hydroizolace má být nejméně 0,2 m nad dnem trubky a horní hrana trubky nikdy nad ní. Přesné výšky patří do výkresu drenáže v projektu a na stavbě se ověřují nivelačním přístrojem před obsypem.

Můžu do drenáže pustit okapové svody?

Ne. Směrnice ČHIS 06 i publikace KUTNAR označují zaústění dešťových svodů do drenáže za nepřípustné, a to i po dobu stavby. Svod přivede do rýhy u základu vodu z celé plochy střechy. Svody se vedou samostatně do kanalizace nebo vsaku, do společného vsaku s drenáží jen se zajištěním drenáže proti zpětnému zaplavení.

Kam vodu z drenáže svést?

Kam to dovolí projekt a příslušný úřad nebo správce sítě: do dešťové nebo jednotné kanalizace, do vsaku navrženého podle ČSN 75 9010, na terén nebo do vodního toku. Do splaškové kanalizace oddílné soustavy ne. Vsak hned vedle domu v jílovitém pozemku se nedoporučuje, protože stejná zemina vodu nevsákne ani tam.

Jak často se drenáž kontroluje a čistí?

Průchodnost nejméně jednou za rok, pohledem do šachet nebo kamerou. Podle potřeby se drenáž proplachuje čistou tlakovou vodou technologií pro čištění kanalizace a kal z nejnižší šachty se odsaje. Při správném užívání a údržbě počítá směrnice ČHIS 06 se životností drenáže 40 až 50 let.

Zdroje a normy

• Česká hydroizolační společnost: Směrnice ČHIS 06 Hydroizolační technika, úprava hydrofyzikálního namáhání podzemních částí staveb, drenáže, vydání říjen 2018.
• DEK, KUTNAR: Izolace spodní stavby, Skladby a detaily, únor 2009, kap. 10.
• DEKTRADE, Atelier DEK: Vybrané podklady pro projektování 2026, kap. 7.2 Obecné zásady pro návrh a provedení obvodové drenáže.
• FRÄNKISCHE: Technická informace Systém opti-drän, Základy drenážování budov, CZ.90150/1.02.22, 12/2021.
• ACO Stavební prvky: ACO Flex drenážní systémy, katalog 0022-15-03.
• ČSN 75 9010: Vsakovací zařízení srážkových vod
• T. Reddel, Forum Verlag Herkert: DIN 4095, Drainage, aktuelle Vorgaben zu Dränanlagen, 8. 3. 2021.
